Caja periférica (1 / 7 paso)

Paso 1: Corte corte corte.

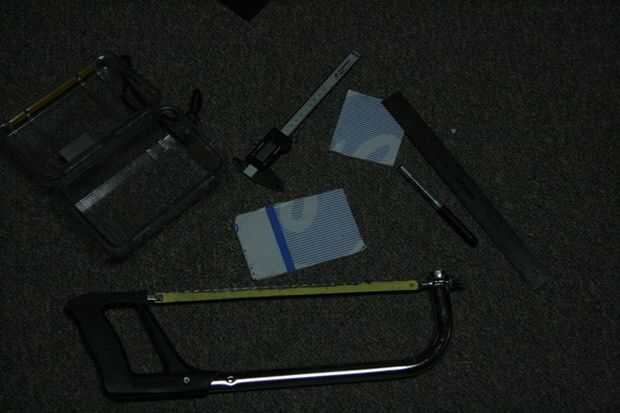

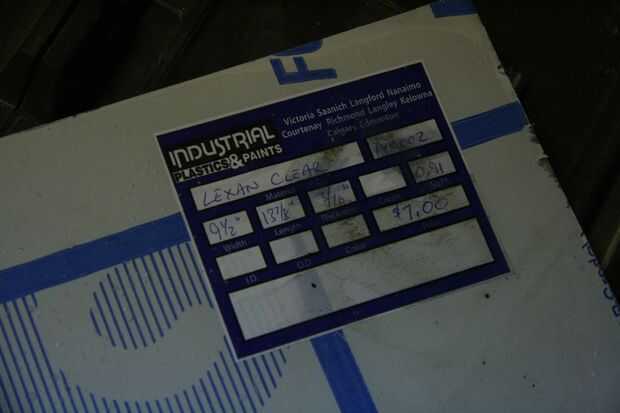

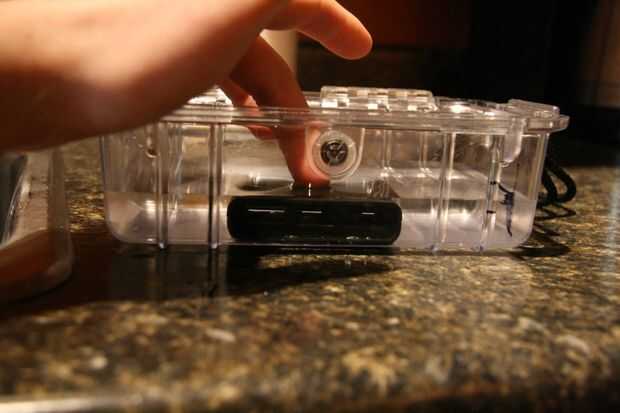

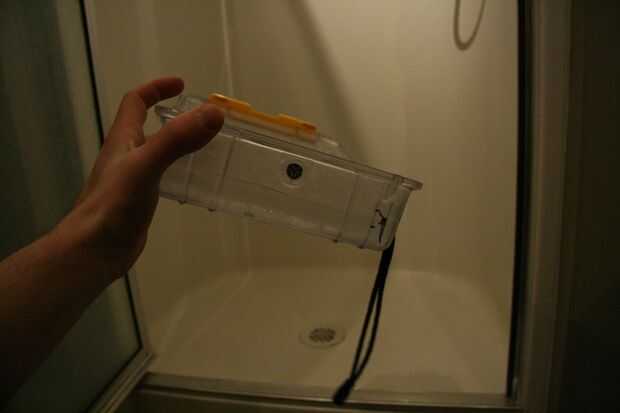

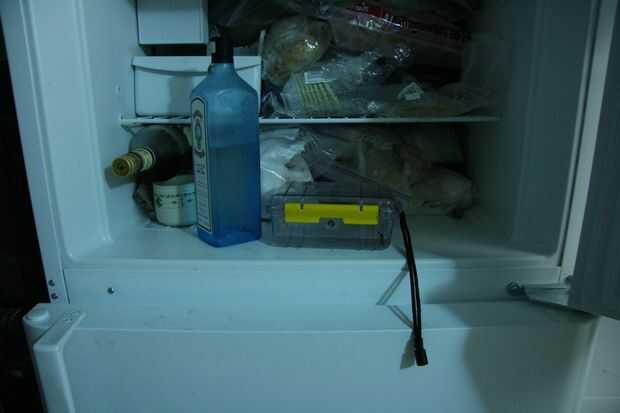

El primer paso fue medir y cortar el lexan, lamentablemente lo hizo a mano e hizo un trabajo bastante pobre con mantener los bordes rectos (sin embargo la mayoría de esto fue limpiar más tarde.) El primer pedazo que quería formar una nueva cubierta plana para la caja, elevada con su fondo a partir ~ 14mm desde el fondo de caja original. Porque el caso Pelican es ligeramente cónico que estaba teniendo problemas para conseguir las medidas exactas, así que lleno de agua a la altura deseada y sacudido en el congelador para que se Haz un molde positivo de hielo en las dimensiones correctas.

Después de que el agua estaba agradable y sólido hizo estallar hacia fuera el cubo de hielo y rápidamente lo trazado en el Lexan antes de que derrita. Después de ya era hora que alguna grasa de codo!

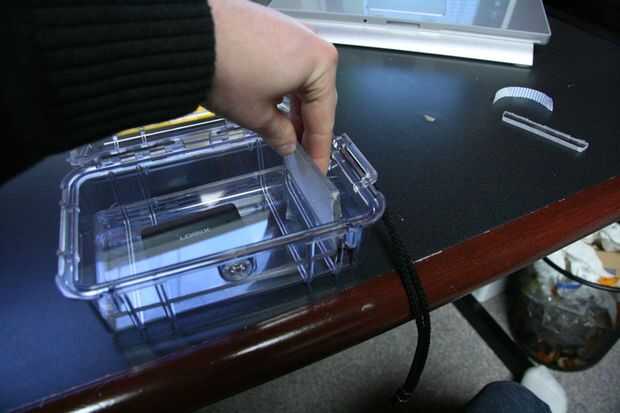

Después de la placa principal fue cortada repetí el proceso con el caso a su lado para formar una hoja que actuaría como un escudo de apoyo para el lector de CF.

(Si alguien va a recrear este proyecto que altamente propongo construir una plantilla primero como creo obtener un resultado mucho mejor y resolver muchas otras cuestiones de despacho más adelante por el camino.)

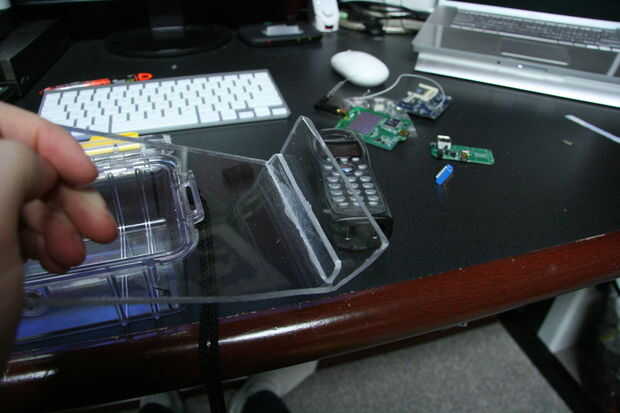

Luego cortar la placa para hacerla ~ 20mm más corto que el original, en este punto el apoyo de parte de CF se corta en la parte inferior de acuerdo con la restricción de altura de la base de ~ 14mm, las dos piezas entonces se consolidó junto con un pequeño poyo para el refuerzo.
