Paso 6: Componentes de montaje y las conexiones

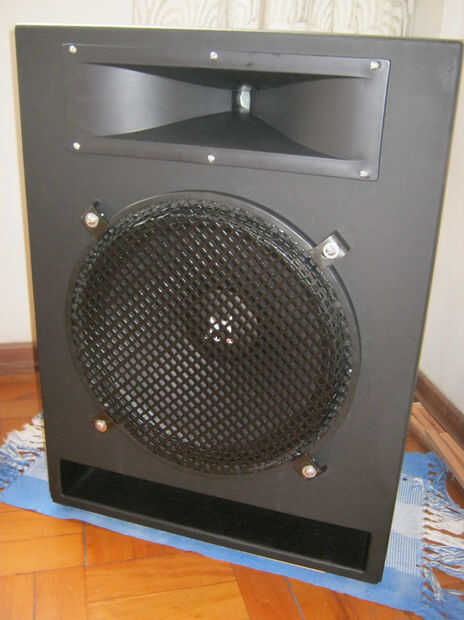

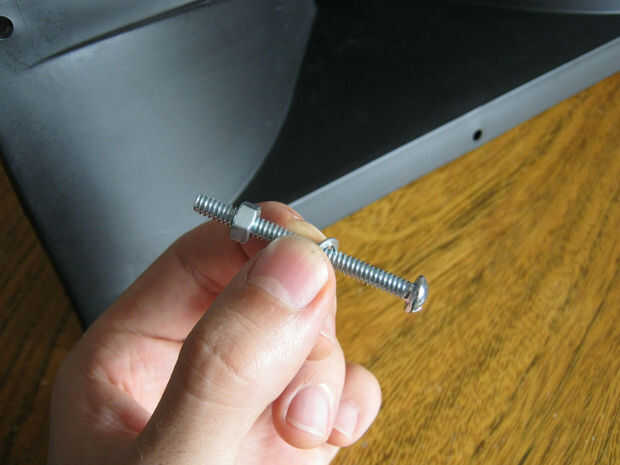

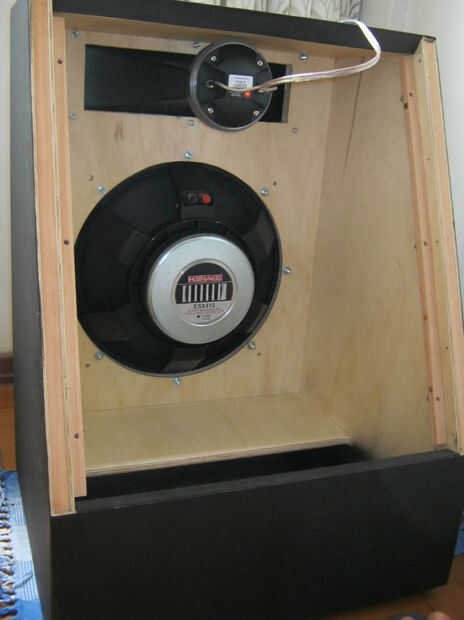

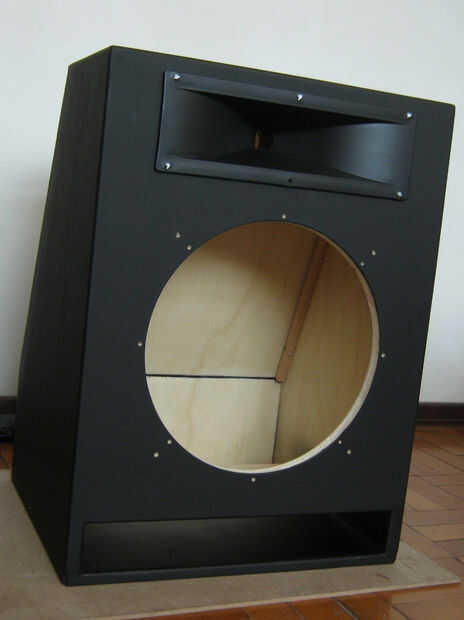

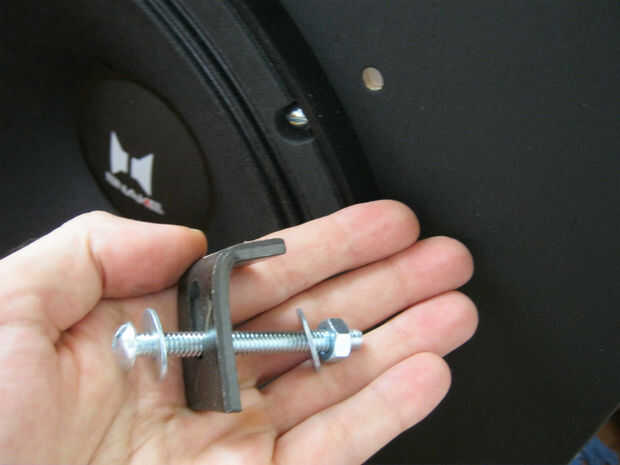

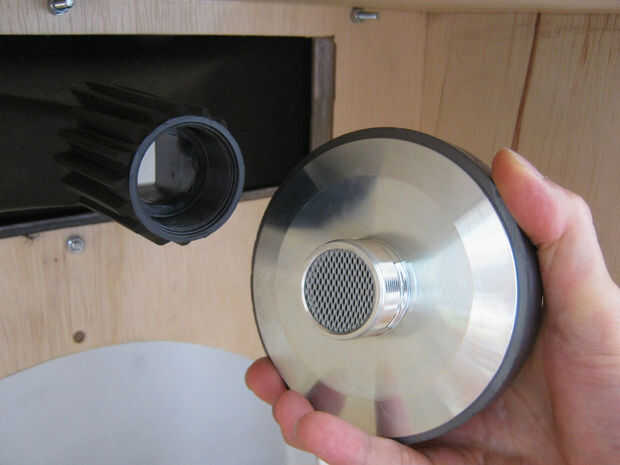

El woofer y bocina de plástico fueron asegurados con tornillos y tuercas de 3/16", entonces el controlador se atornilla en el cuerno. Rejilla de protección del woofer se fijó con tornillos y tuercas de 1/4".

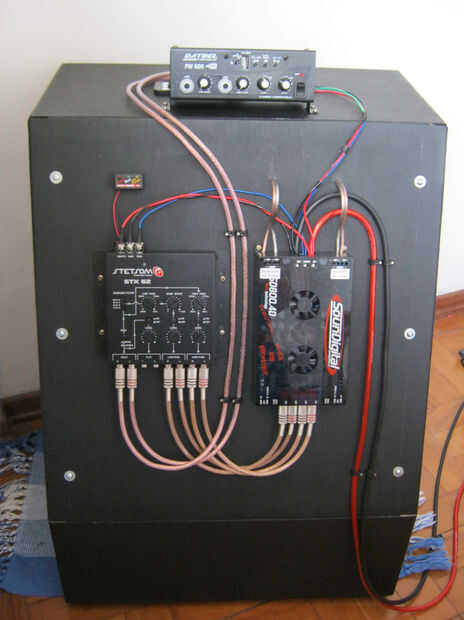

El módulo amplificador y crossover se colocaron en la contraportada, de tal manera que los caminos de conexión podrían ser optimizados.
Cables para:
Señal de audio: shielded cables RCA de 6mm (he montado yo mismo);
Salida de audio: 2, 5 mm² (AWG 13) polarizado cable;
Cable de alimentación del amplificador: 10 mm² (AWG 7) * el manual del propietario indica 16 mm², pero adiviné que es para las conexiones más distancia (sistemas automotrices)
Otros cables de alimentación y mando a distancia (crossover, mezcladora, etc.): 1 ó 2 mm² debe estar bien.
Un fusible o / y un interruptor de circuito debe colocarse lo más cerca posible de la batería. Yo he elegido para sólo un portafusible con un fusible de 30A. Debe ser un mayor amperaje de hecho debido a la potencia del amplificador, pero guardo un repuesto de 50A uno en caso de que la primera se funde.
Consulte el diagrama de conexiones.
