Cajón automático luces (3 / 5 paso)

Paso 3: Prepara las luces

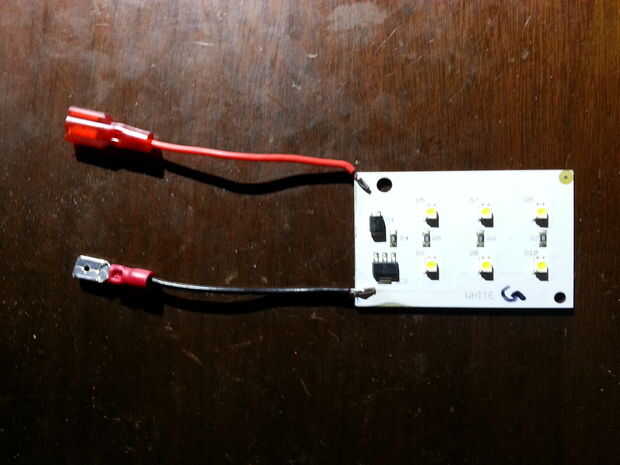

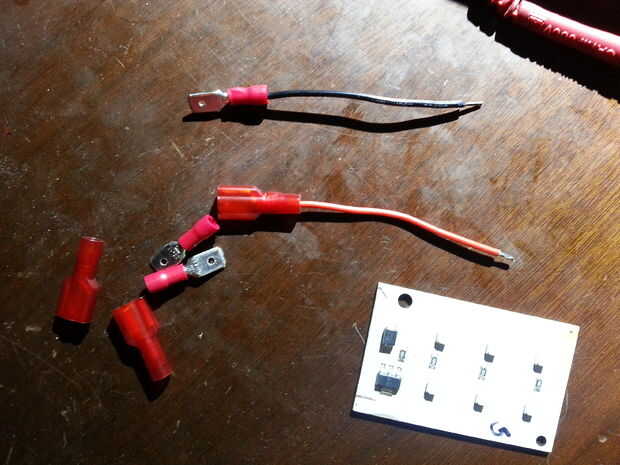

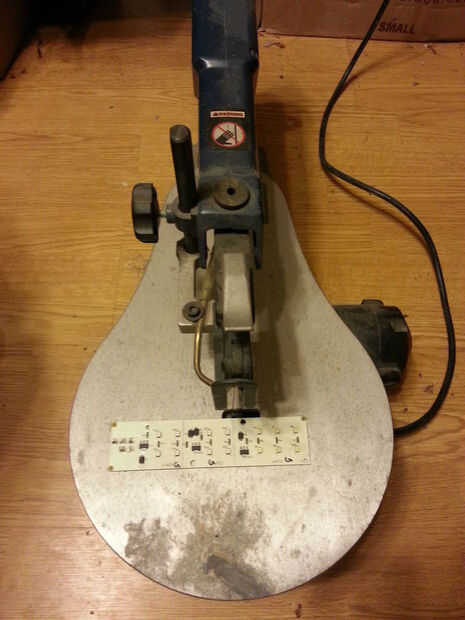

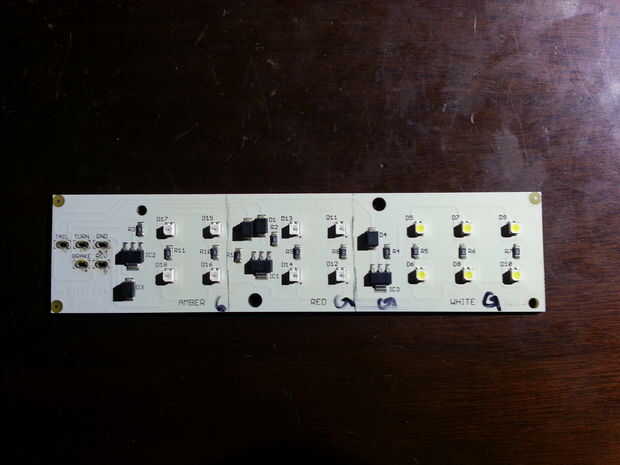

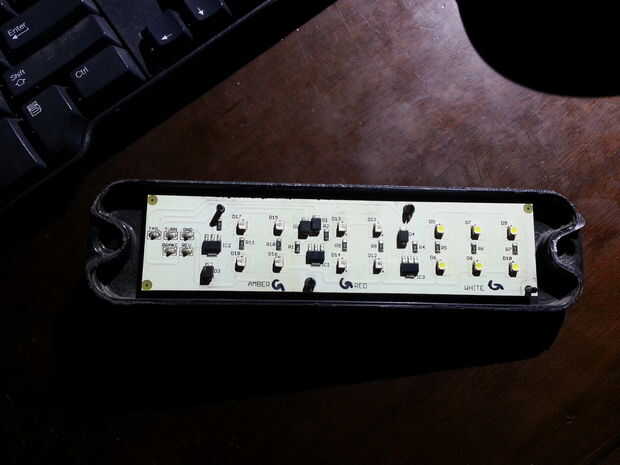

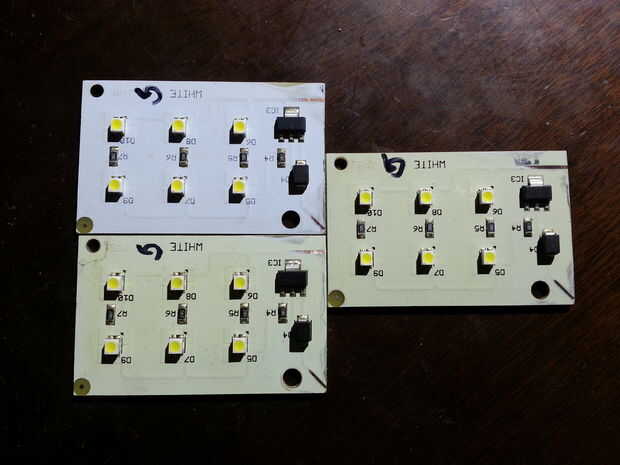

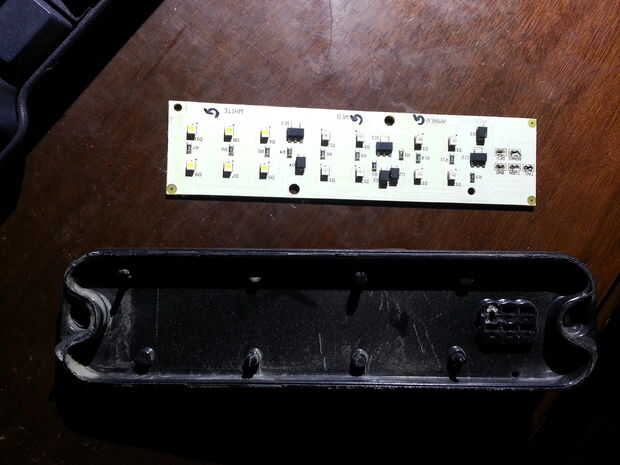

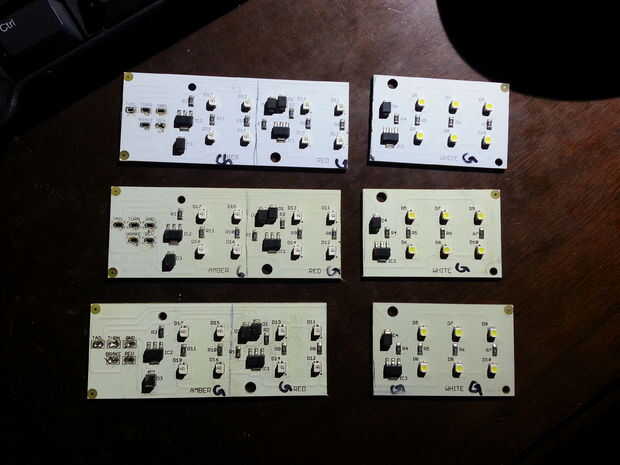

OK ahora el primer paso para conseguir la tarjeta de circuitos fuera de la carcasa de plástico. Debe quitar primero la lente pero en mi caso el objetivo era ya completamente roto. La siguiente cosa a hacer es bajar el plástico trasero. Esto requerirá un soldador. No he podido conseguir los soportes para los pasadores para liberar por lo que sólo desoldar para bajar el plástico. Ahora que la placa de circuito es libre necesita comprobar las huellas y ver donde usted puede cortar. En las luces que utilizo cuando los pasadores se sueldan en se etiquetan cola, vuelta, gnd, freno y rev. Para este proyecto estamos utilizando las luces de reversas (rev). Así que necesitamos rastrear el rev y tierra (gnd) pernos. En mis luces el pin rev sigue el borde superior de la Junta por lo que era fácil de seguir. El conector de tierra sigue el borde inferior con algunos puntos donde reúne toda la tierra. También es fácil trazar. Ahora sé que todos los rastros que hice unas líneas de donde sería seguro cortar. Ahora para cortar la placa de circuito utilicé me Sierra de calar con una hoja de metal de dientes finos en él. Ahora con los recortes hechos podemos poner las partes que no necesitamos a un lado y guardar para otro proyecto que yo ya estoy cepillado. Ahora las piezas con los leds reversas de ellos necesitan tener los lija con mucho cuidado para exponer una superficie a que podemos soldar los rastros. Ahora con los rastros expuestos podemos soldar los plomos cortos con enchufes en ellos. También siguió adelante y había añadido el Velcro en la parte posterior de ellos. Ahora las luces están preparadas para cuando las necesitamos.
