Calabaza de llamaradas (3 / 7 paso)

Paso 3: Soldar los sensores

Los sensores de luz de trabajo comparando su resistencia (dependiente la cantidad de luz que golpea el sensor) a un resistor de valor. Como la resistencia de los cambios de sensor, el voltaje en el punto entre el sensor de luz y los cambios de resistencia. Este voltaje puede ser leído por el arduino.

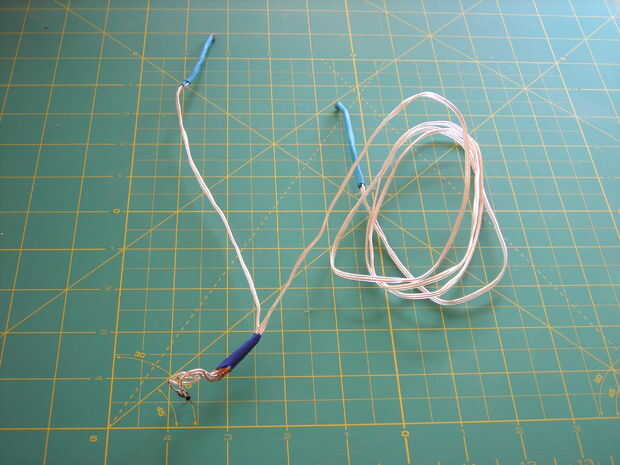

Para este proyecto, soldar el sensor de luz en el extremo de un alambre lo suficiente para llegar a donde sea necesario. También es bueno usar algunos del encogimiento del calor de la tubería alrededor de los cables pelados al final, debido a la humedad en la calabaza.

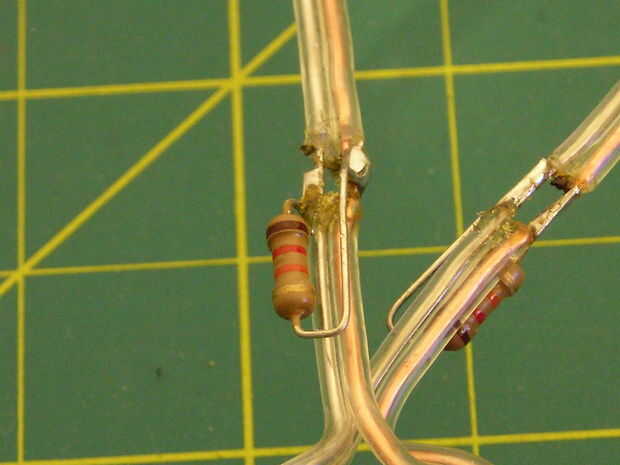

A continuación, exponer una parte del cable que se conecta el cable del sensor negativo (uno para ser leído por el arduino). Un lado de la resistencia en el cable cerca del corte de la soldadura. Al otro lado de la resistencia debe soldarse a la tierra.

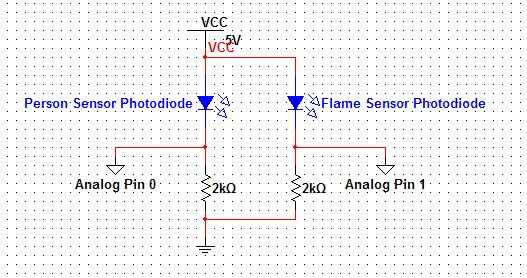

Ver el esquema a continuación en las fotos para aclaraciones y para los pernos en el arduino conectarse.

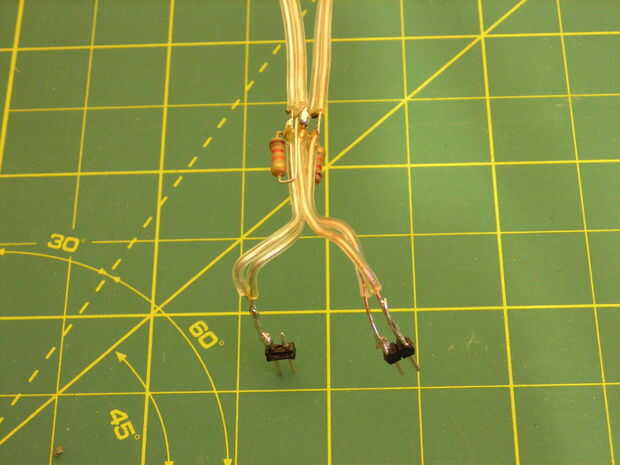

Suelde todas las conexiones para ir a arduino (+ 5V, tierra y 2 sensores) a la cabecera, por lo que se puede quitar fácilmente después.
