Calabaza para imprimir 3D en Solidworks (nivel intermedio/avanzado) (1 / 10 paso)

Paso 1: Creación de bocetos para la superficie externa de la corteza

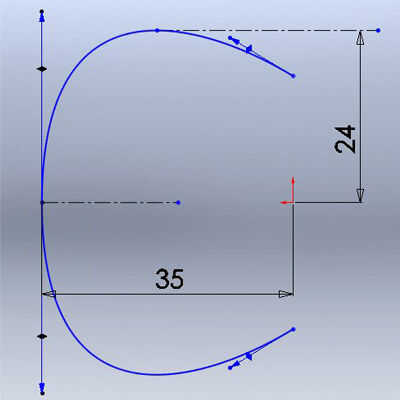

Para crear una cáscara corteza, vamos primero a crear los bocetos necesarios para obtener las superficies de. Empezamos con el boceto de perfil lateral de la superficie externa. Bosquejo de este uno en el plano adecuado utilizando una spline con sólo dos puntos de la spline. Lo que es modelado, que desea mantener los puntos de la spline a un mínimo. Crear una curva suave con el punto de la spline de centro en el eje vertical y el punto externo de la tira en el eje horizontal (coincidente con el plano de la cima). Crear una tangente 'centerline' al punto más alto de la curva por lo que puede dar una dimensión a la altura de la calabaza. A continuación, asegúrese de la curva sobre el eje horizontal del espejo. La forma principal de la calabaza será idéntica a ambos lados del plano superior, pero cuando creamos superficies complejas en Solidworks debemos crear primero toda la superficie. Así que después cortaremos la forma por la mitad otra vez, pero por ahora necesitamos toda la superficie del modelo.

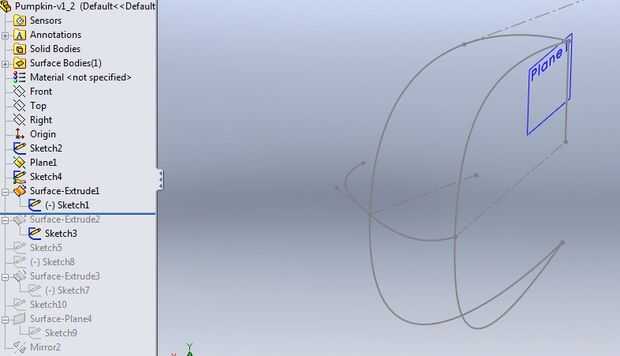

Ahora tenemos que decidir cuántas cáscaras de corteza tendrá la calabaza. Más calabazas tienen 10 pero me decidí por 8 para simplificar. Ahora vamos a crear un plano para dibujar el interior de la calabaza de la ' costilla', donde las conchas corteza separados se unen. Este plano se derivará del plano derecho pero en un ángulo. Por lo tanto, usted también necesitará crear un dibujo con una línea vertical a través del origen, que servirá como eje de centro de la calabaza. El ángulo dependerá de la cantidad de cáscaras de corteza (rs) de la siguiente forma: ángulo = 180/rs.

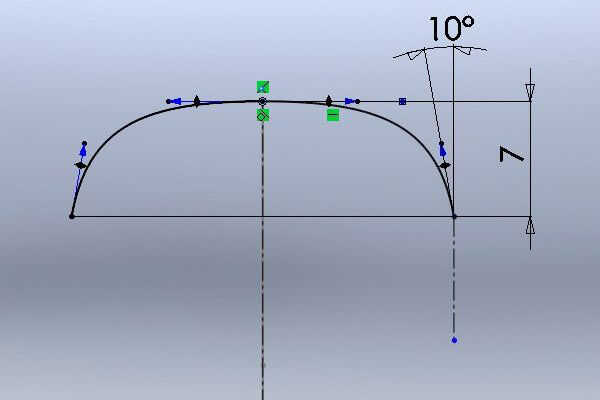

Ahora, crear la sección que define el perfil horizontal de la cáscara de la corteza en el plano superior. Si usted observa una calabaza, verá que es similar a la curva representada en la imagen. También crear esta curva preferentemente con sólo dos puntos de la spline. El punto central debe ser coincidente con el punto medio del primer bosquejo, y el punto externo debe ser coincidente con el plano que acabamos de crear. Entonces, espejo de la curva sobre la línea central.
