Calabaza para imprimir 3D en Solidworks (nivel intermedio/avanzado) (2 / 10 paso)

Paso 2: Creación de bocetos para la superficie interna de la corteza

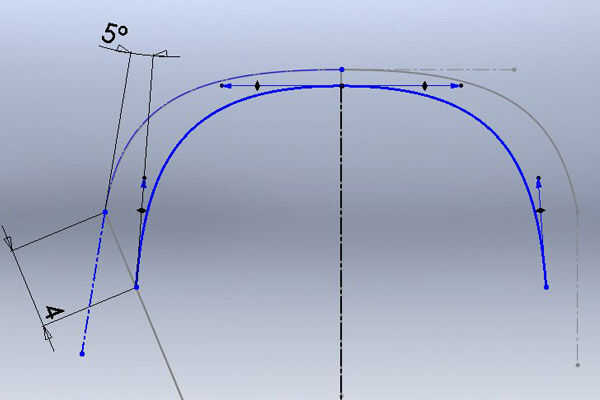

Para bosquejo de perfil lateral de la cáscara interna, offset boceto de Perfil de la carcasa exterior en la cantidad especificada como el grueso de pared mínimo del material le gustaría 3d impresión la calabaza en. En mi caso, es de 0,8 mm. A continuación, arrastre los puntos de la tira hasta que descanse en el eje y.

Ahora dibuje la sección del perfil horizontal en el plano superior. Conéctelo al ángulo plano en un lado y el dibujo de perfil que acaba de crear en el otro lado. En el centro, la cáscara cáscara tendrá un mínimo espesor de la pared así que tanta luz como sea posible pasar a través. Para un agradable efecto degradado y para aumentar la fuerza de la construcción, puede dejar la pared aumenta de espesor a los lados.

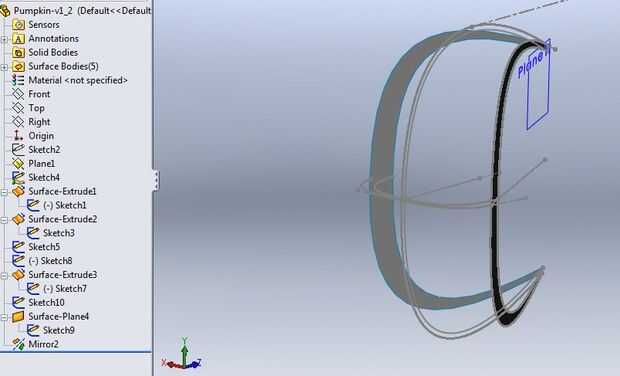

Ahora puede dibujar la curva del perfil exterior de la cáscara de la corteza interna, donde conecta con la cáscara siguiente. Asegúrese de que conecte a las dos curvas anteriores que dibujaras y espejo sobre el plano superior. Luego, crear un dibujo en el ángulo plano y hacer una convertir entidades en ambos el croquis de perfil interno y externo de la costilla. Conecte los extremos con líneas rectas verticales para que tenga un dibujo cerrado. Entonces, crear una superficie plana de este sketch y espejo sobre el plano derecho. Deberás acabar con el modelo mirando como el representado en la imagen.
