Paso 3: Superficie de la cáscara de la corteza
![]()
![]()

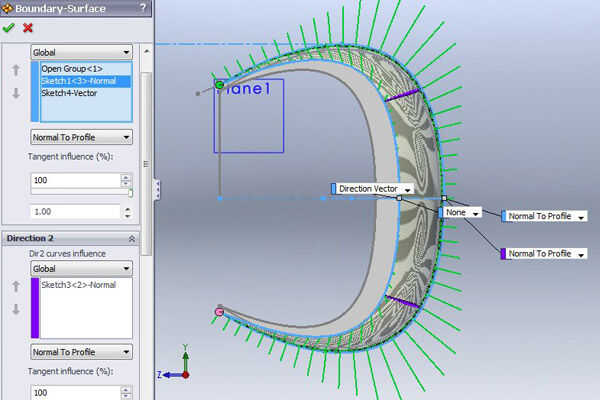

Ahora va a crear las superficies de doble curvatura para las cáscaras de la corteza. Esto es lo que definirá la forma principal de la calabaza. Vamos a utilizar la técnica de superficie límite. Seleccione 3 curvas en una sola dirección: el bosquejo del perfil externo de la costilla, el bosquejo para el perfil de la cara externa y el perfil de la costilla en el otro lado, derivado de la espejada superficie plana que acabamos de crear. En la otra dirección, seleccione el boceto de perfil horizontal. Asegúrese de que los bosquejos de la central en modo 'Normal al perfil'. SolidWorks creará una vista previa para que en el que podrá comprobar la calidad de la superficie. Asegúrese de que se ve bien – deben mostrar peines de curvatura lisa sin rayas de cebra fluida, continua y valores negativos.

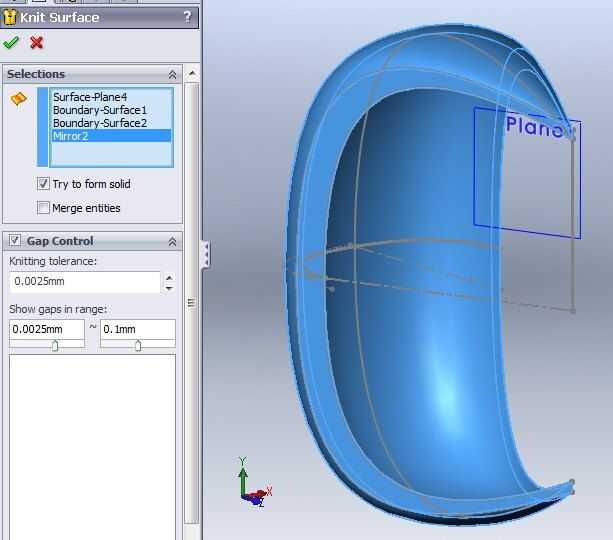

De la misma manera, crear la superficie interna de la cáscara de la corteza. Entonces, la superficie externa e interna de la cáscara junto con las superficies planas del lado del knit y marque la opción 'Tratar de forma sólida'. Esto le dará el sólido básico para construir la calabaza con. Si esto funciona correctamente, Felicidades!
