Calabaza para imprimir 3D en Solidworks (nivel intermedio/avanzado) (8 / 10 paso)

Paso 8: Terminando el cuerpo principal de la calabaza

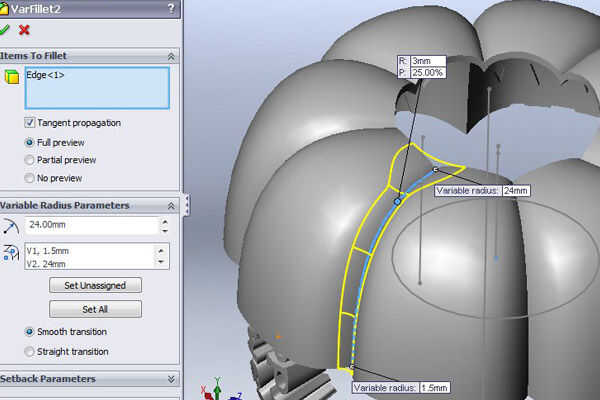

Para mezclar muy bien las cáscaras de la corteza, puede utilizar un 'filete de radio Variable' y jugar con los valores. Puede hacer de forma Circular con esta característica para aplicar a todos los shells de corteza, pero a veces esto no funciona y usted tendrá que hacer todos los filetes uno a uno.

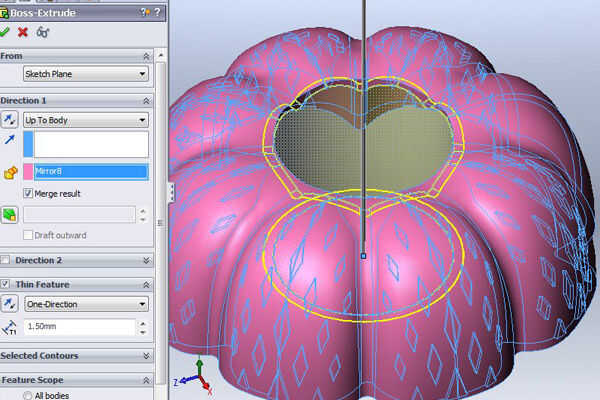

Ahora crearemos un tubo dentro de la calabaza para la base de la casa. Para esto, use el bosquejo que utilizó originalmente para el cilindro vertical central – que usaste para cortar las partes superior e inferior de la cáscara de la corteza. Sacar este dibujo con la opción 'A cuerpo' hasta el cuerpo principal de la calabaza y darle hacia afuera de un grueso. Este tubo debe tener un grosor decente porque vamos a aplicar algunos rosca que deba soportar una fuerza manual.

Hacer la transición del cuerpo principal de la calabaza al tubo más fluido con un filete de 2-3mm. Asegúrese también de filete el borde interior para no perder demasiado espesor de pared. Espejo que el cuerpo de calabaza juntándolos sobre el plano superior. Ahora por último, se puede restar el texto de la cáscara de la corteza.

A continuación, utilice el mismo bosquejo usado para crear el tubo otra vez a cortar la parte central del tubo con una' saca', puesto que aquí los LEDs tendrán que ser capaces de brillar sobre la superficie exterior. Especificar dos direcciones para el corte ya que en el fondo necesita sólo unos pocos milímetros mientras que en la parte superior necesita unos 10 milímetros para la rosca de tornillo.

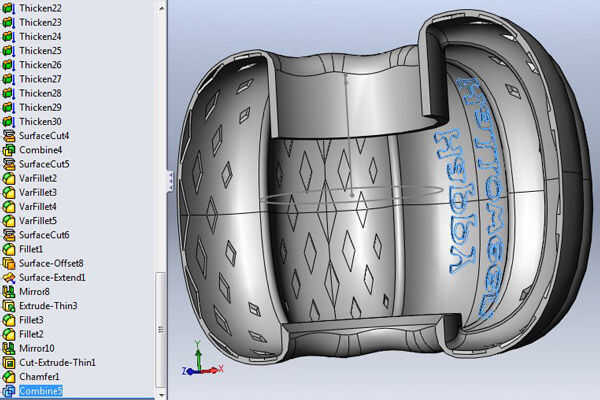

Crear la rosca usando un simple bosquejo rectangular en el plano derecho y creando una curva de la hélice con la característica 'Hélice espiral'. La rosca no debe ser más gruesa de 0.5 milímetros. Luego barrer el rectángulo sobre la hélice y combina el hilo con el cuerpo principal.
