Paso 1: Lo que se necesita
Herramientas:
Taladro
Dremel
La soldadura de hierro
De la soldadura
Destornillador
Cuchillo para uso general
Fuentes:
Arduino (yo usé el uno con chip smd)
Protector de la onda
8 calabazas con luz del zócalo y el cable (más estilos mejor)
parpadeo bombilla (disponibles en Isla de Navidad HD)
5 salidas
relés de
alambre (baja tensión, cable eléctrico)
Junta de Caburo

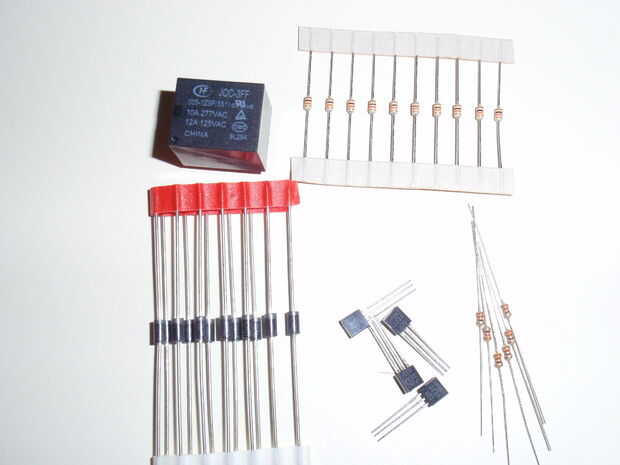

9 diodos-Vr/50v/1A Io T/R. Mfg P/N: 1N4001
resistencias de película de carbón 1/4W de 9 10 k OHM 5%
9 resistencias de película de carbón de 1/6W de 330 ohmios
9 transistores-600mA 75V NPN en Semi Bipolar pequeño señal Mfg P/N; P2N2222AG
9 leds 3v
Caja de plástico (para placa de relé y salidas)
Pequeña caja de plástico (protección para arduino y escudo de sonido)
Cinta de enmascarar
Cinta aislante
fuente 9V (adaptador)

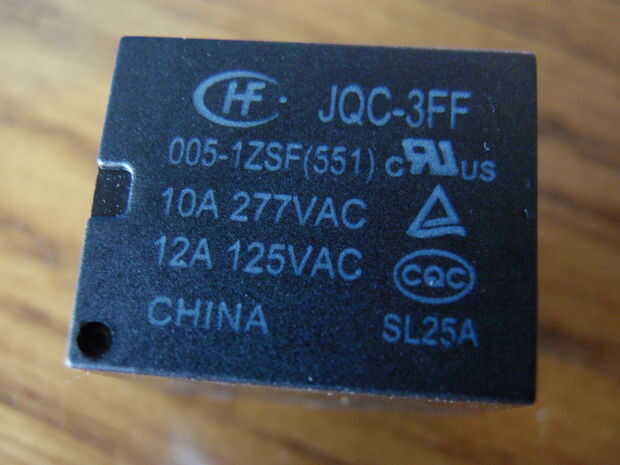

Para el relé Junta establecer necesitaba 9 relés que controlan 110v. Eso es 8 para las calabazas y 1 para los bulbos de parpadeo que se ejecutará en modo de espera. Los relés que he utilizado son 5v entrada y 110v salida 12a. Los relés se conectan a ser controlada por arduino pero son accionados por una verruga de la pared (transistores son perfectos para el uso de un voltaje bajo control una tensión más alta). El circuito es simple (como se verá en próximos pasos). El arduino envía una señal a la resistencia k 10 que se conecta a la patilla central del transistor. Esto utilizará el transistor como un interruptor para conectar el negativo de la verruga de la pared con el conector del relé cambiando la tierra.
