Calabazas de canto / Arduino (3 / 9 paso)

Paso 3: Placa de relé 2

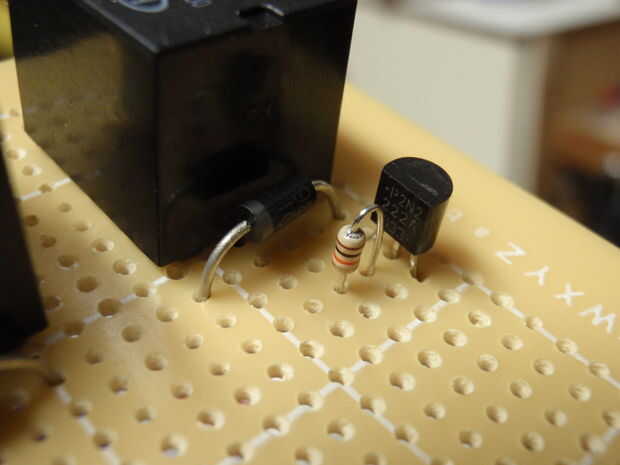

En este punto he añadido el transistor y la primera resistencia (10k). Puesto que el transistor había conectado a tierra o negativo puso así el pin de salida está conectado hacia el diodo negativo o tierra. (lado sin raya). La resistencia está conectada al pin de señal del transistor que este pin se utiliza para controlar el interruptor interno.

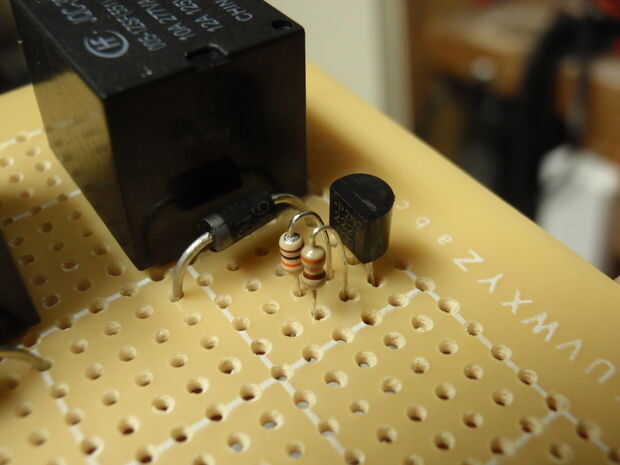

En la siguiente imagen he añadido la segunda resistencia (330k). Se utiliza para limitar o resistir la tensión en el led. En la foto parece que se conecta al transistor pero no lo es. El lado de la resistencia que es opuesta con el transistor se soldar juntos.

Por ahora las conexiones de soldadura son las siguientes. Relé a la Junta de la soldadura. soldar el diodo para que cada perno es soldar a los pines de señal de relé. Coloque el transistor y soldadura de un pin para el lado negativo del diodo y el relé. La soldadura de la resistencia de 10 k al pin central del transistor. Suelde la resistencia de 330 ohmios para que dos resistencias están conectadas enfrente de ese transistor.
