Paso 5: Configurar la vivienda

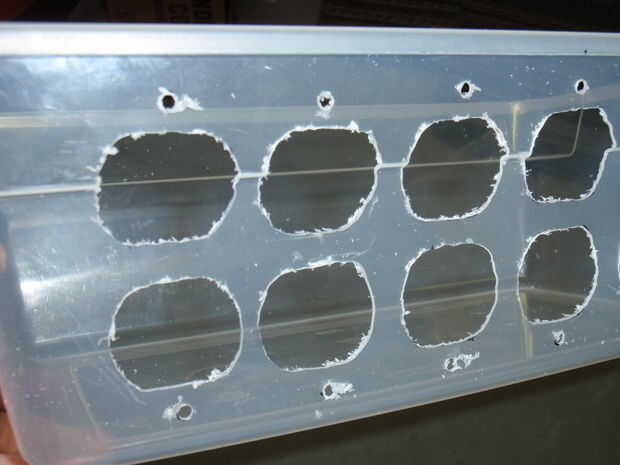

Seleccione una caja de plástico que se adapte a sus necesidades. Usé una caja de tamaño caja de zapatos con tapa. Me dio espacio para las 5 salidas, placa de relé y pequeña caja de plástico para la arduino y el escudo de sonido. Coloque cinta adhesiva sobre el lado que elija para las salidas. Utilizar un enchufe cara placa y traza los agujeros. Ahora utilice el dremel para cortar agujeros.
Puntos de venta:

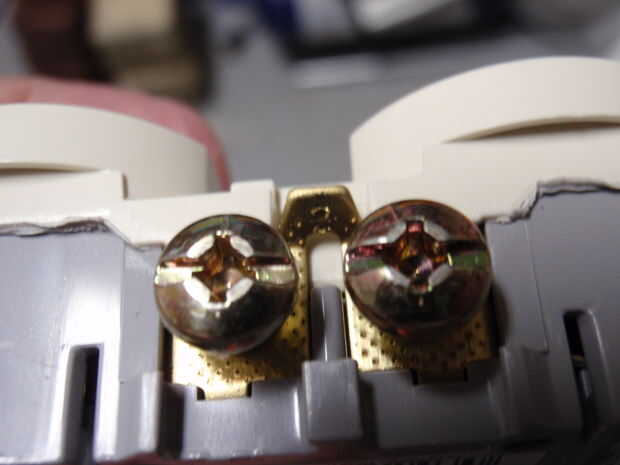

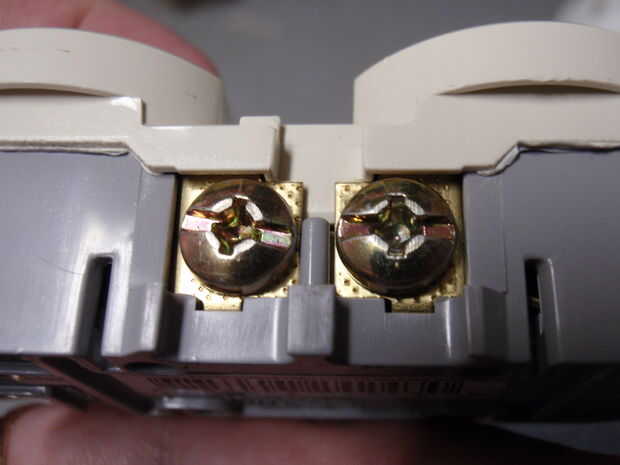

He utilizado 5 salidas para 8 calabazas. Esto se logra quitando la lengüeta metálica a un lado de la salida (lado del cobre del tornillo, ver fotos) esta voluntad ahora cambio el 5 de comunicación 10. El proyecto utiliza 8 enchufes para las calabazas, 1 enchufe para la secuencia de parpadeo bombilla. Así la izquierda sobre uno que conectado por lo que permanece vivo para el uso de un adaptador.

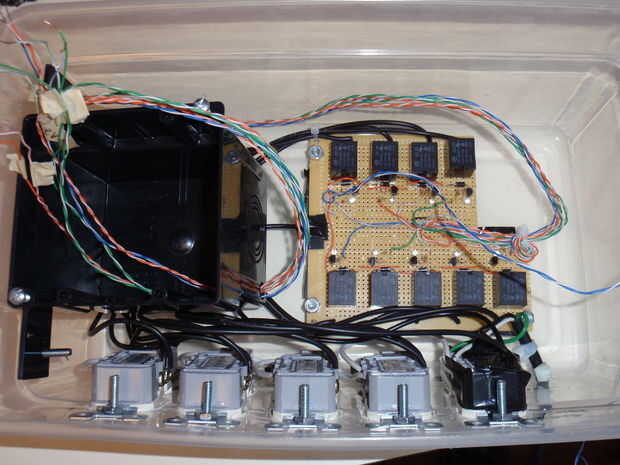

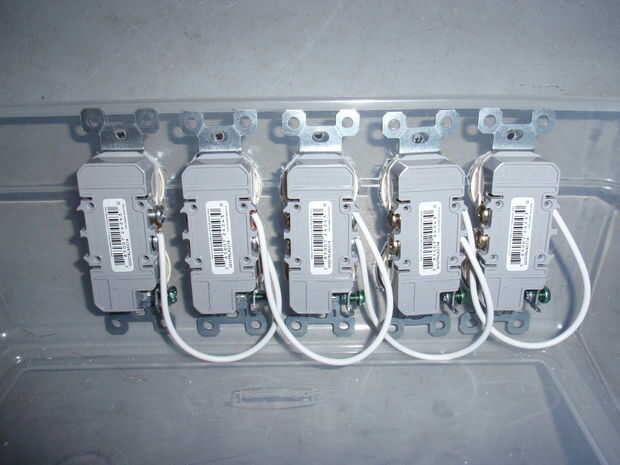

En el otro lado de la salida será tornillos de plata este es el lado neutro (cable blanco). Conectan todas las partes neutrales. Ahora en el otro lado donde quitó la ficha Conecte un cable (negro) al tornillo superior y un cable (negro) con el tornillo inferior. Los cables negros se conectados a los relés. (Ver foto para detalles) Ahora tome un extremo de enchufe de un cable de extensión. El alambre blanco del cable se conectará a los cables blancos en las salidas. El cable negro se conectará a la placa de relé por medio de buss.
