Calabazas de canto / Arduino (8 / 9 paso)

Paso 8: Montaje Final

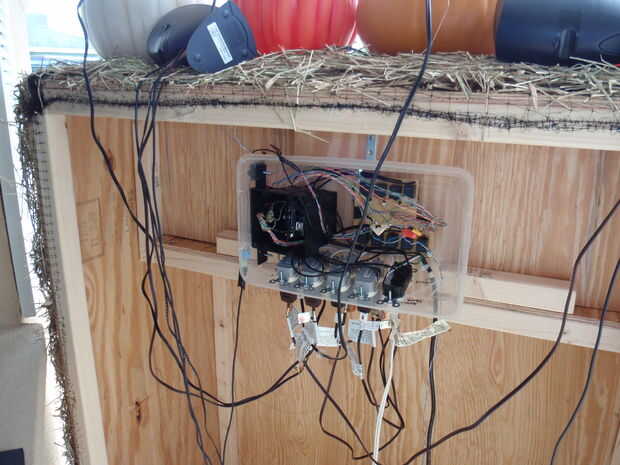

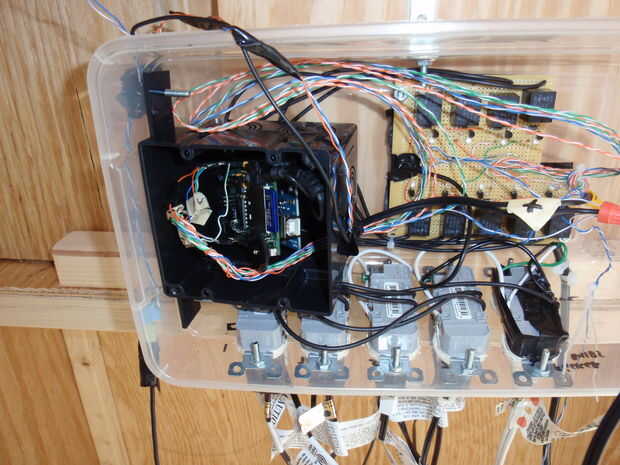

Construir su stand. En la parte posterior de la base será el valor de la operación como se ve en las fotos. Como se puede ver, utilicé una caja negra para el shield arduino y onda. Coloqué una tapa tiene un sello en él, como no quería que toda la humedad dañar cualquier Consejo. Taladre un agujero y de alimentación los cables de señal, un enchufe para arduino y conector de audio a través del orificio. Usé una verruga de la pared de 9v para alimentar la placa de relé y el arduino. Tienes que conectar la placa arduino y el relé al adaptador. (PRECAUCIÓN: no usar los pernos de la energía para alimentar la placa de relé. Si utilizas la arduino a la placa de relé de potencia sufrirá en el poder y los relés no tendrá un cierre fuerte.)

AUDIO RELAY: opcional. Si no se utiliza música de fondo para tu pantalla simplemente omita este paso.

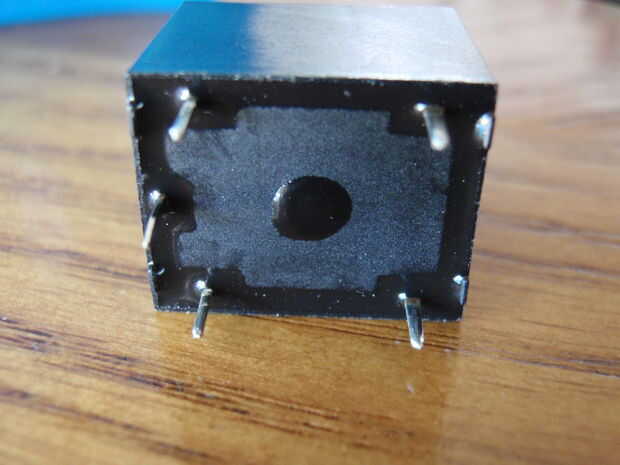

Para el relé de audio Conecte el hilo neutro (uno con sin piel) de dos enchufes masculinos y altavoces. En el conector macho de conexión el rojo y blanco (canales izquierdo y derecha ch) a hacer esto para ambos enchufes masculinos. En el hallazgo de relés del perno n/o conecte a uno de los cables de los enchufes macho rojo y blanco. Este enchufe se conectará con el protector de la onda. Ahora en el pin n/c Conecte los otros enchufes macho rojo y blanco esto hilos de la misma manera que la última. Este enchufe se conectará a su música de fondo ya sea a una computadora, Ipod, Stereo, o lo que usted está usando. Localice el pasador de línea, ahora Conecte el cable de color rojo y blanco de altavoces a esto. El relé debe ser construida como los de este proyecto con diodos, resistencias, led y transistores. Conecte el cable de señal al pin de A5 de arduino. Conectar relés de bobina cables (-) y (+) a la conexión de la verruga de la pared.

Esta configuración permitirá que la música de fondo mientras que las calabazas están en modo de espera con parpadeo bombillas funcionando. Una vez que empieza el programa de arduino relé desconectar la música de fondo y conectar los altavoces a la pantalla de onda durante el canto. Una vez que se hace canto y encender bombillas de parpadeo, el relé de audio se vuelva a encender la música de fondo.
