Calavera con ojos de LED que crispa (OMG, Omaha Makers Group) (1 / 3 paso)

Paso 1: Cráneo, paso 1

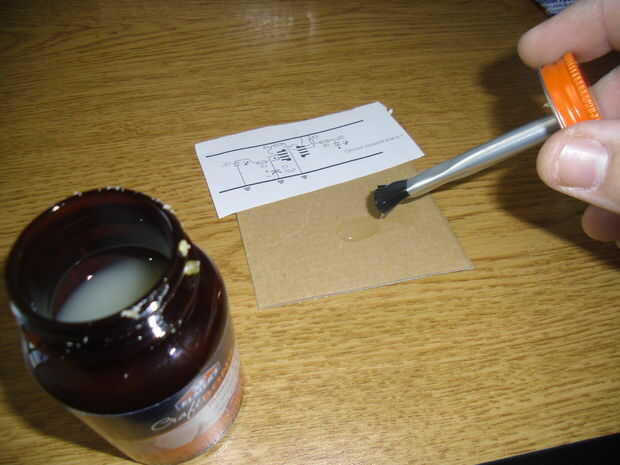

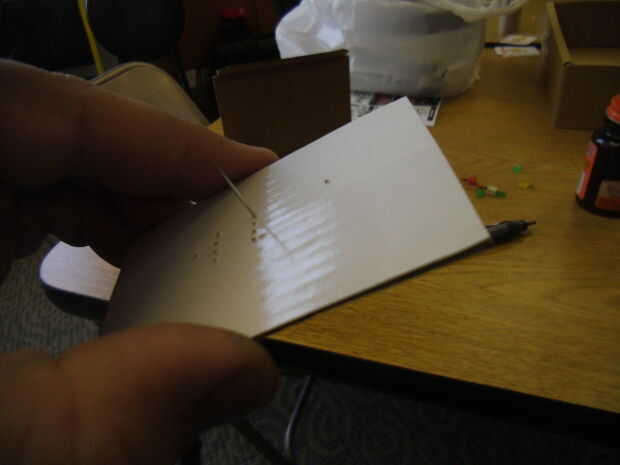

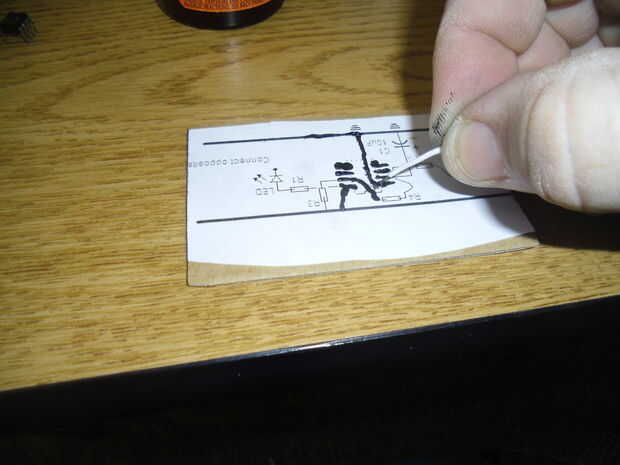

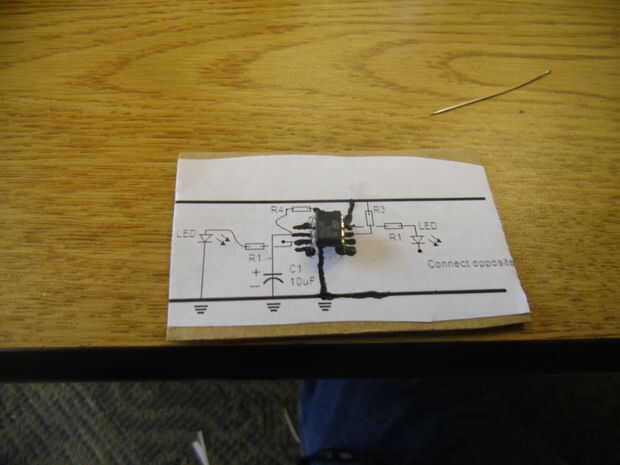

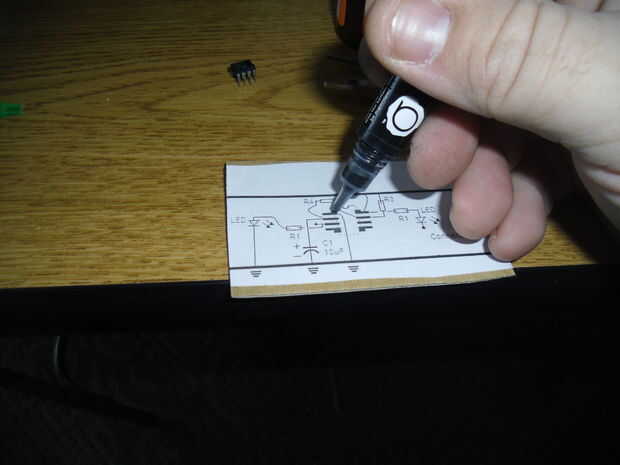

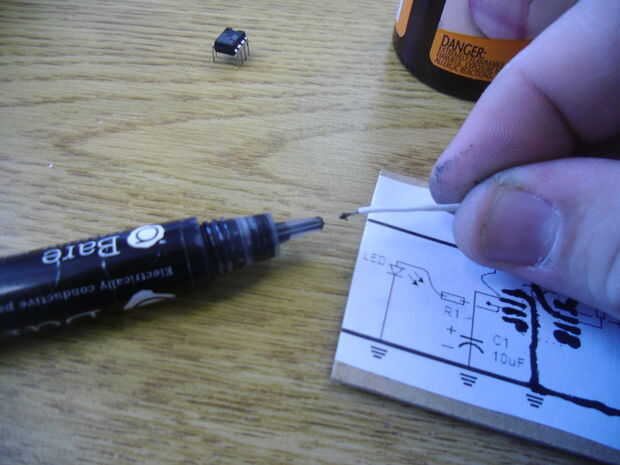

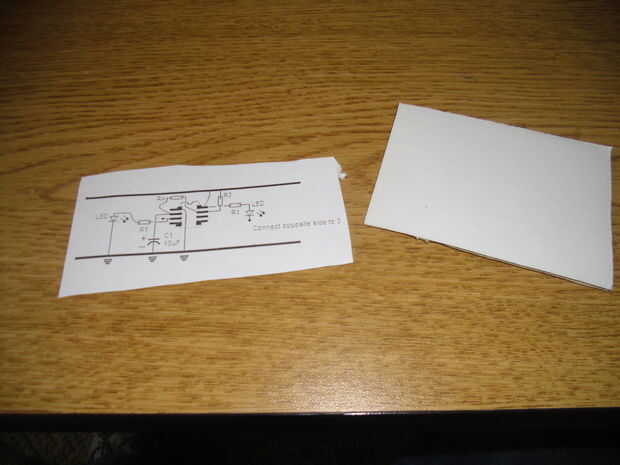

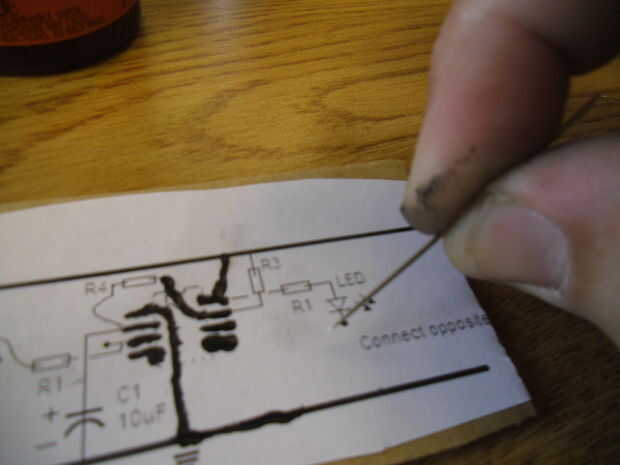

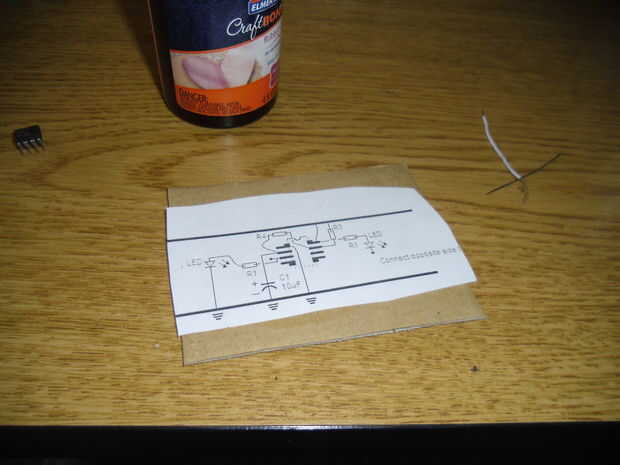

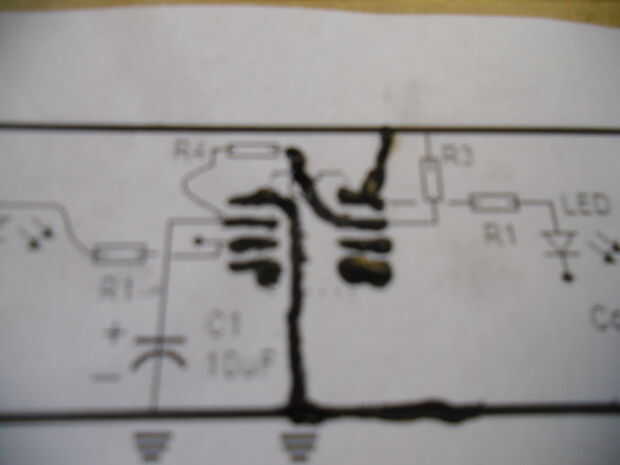

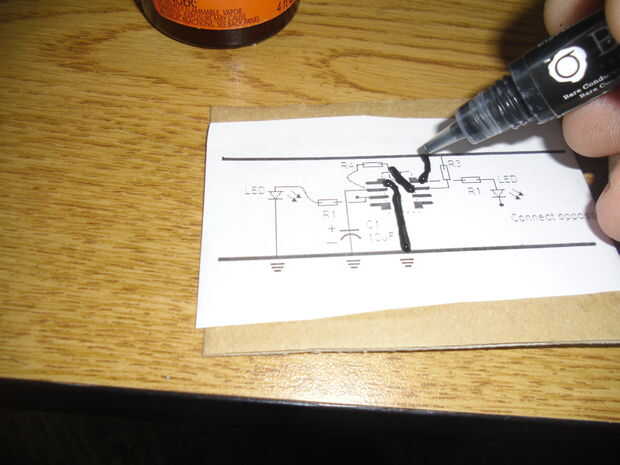

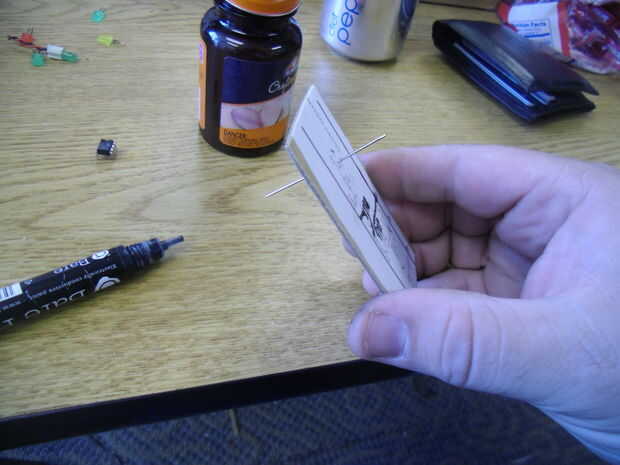

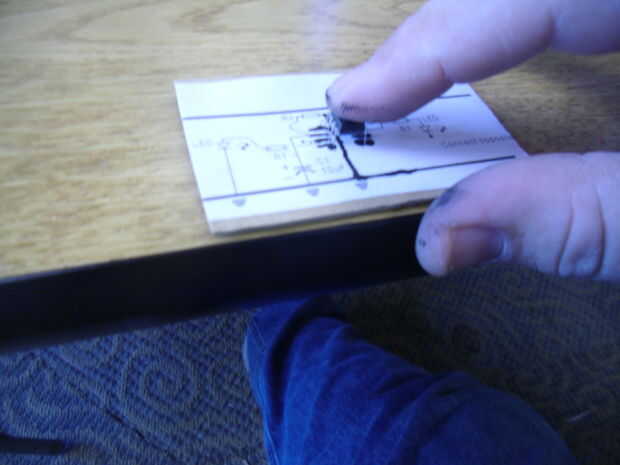

Imprimir el circuito rastro guía y corte al tamaño de una tarjeta de crédito.   Coloque en el soporte de cartón, luego empezar a trazar las 8 salidas principales de la viruta del IC 555 temporizador con pintura desnudos.  Hay 3 cables que se conectan bajo el chip, por lo que crea con pintura desnudo (cuidado aquí).    Acabado de las huellas principales como se muestra, utilizando un alambre o una aguja para ser más precisos con la pintura.   Tener cuidado para asegurar que las conexiones no tocan donde no desea que el circuito fuera corto.  Utilizando una aguja, perfore los 8 agujeros en la ranura de IC donde se inserta el chip, así como cualquier lugar donde usted necesitará insertar LEDs, resistencias y condensadores.   Puede utilizar la aguja o push pin para ensanchar los orificios más tarde según sea necesario.     Inserte el chip 555 en la placa de circuito de cartón.
