Calculadora binario de 4 bits (1 / 7 paso)

Paso 1: Los materiales

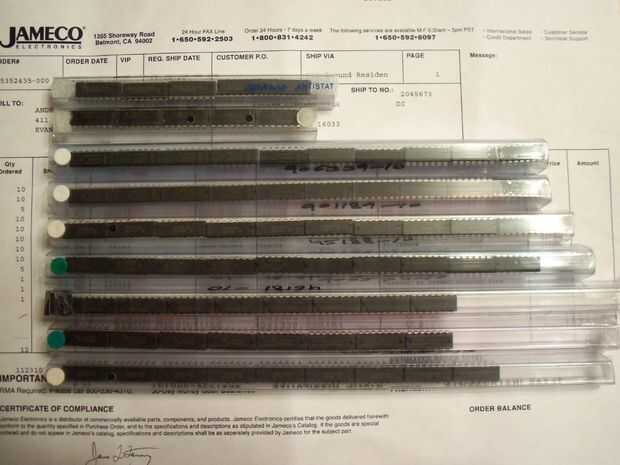

Este proyecto requiere sólo unas pocas partes:

1 protoboard, tal vez 2 - debe tener al menos 50-60 filas
2 74xx y patatas fritas - utilicé el 74hc08
2 fichas XOR 74xx - utilicé el 74hc86
1 74xx chip OR - utilicé el 74hc32
Los interruptores DIP 1-2 - utilicé 2 8 interruptores DIP (voy a ampliar a 8 bits)
8 1K ohm-resistencias mayores o
Un montón de alambre - no gritarle a mi pero yo uso cobre pelado! Su mal hábito, (algunos pueden argumentar que es peligrosa) lo sé, pero no me importa!
