Calculadora binario de 4 bits (3 / 7 paso)

Paso 3: Cómo funciona - parte II

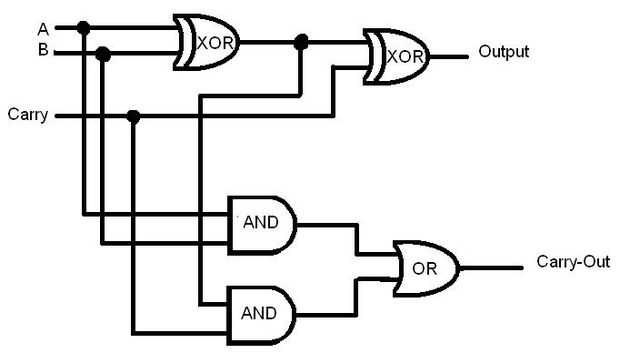

Ok, así que podemos añadir 1 y 1, pero qué pasa si queremos añadir 11 y 11, bueno el problema es que allí es no carryin poco en el segundo bloque de contactos. Necesitamos un sumador completo. Para hacer un sumador completo, tenemos que utilizar 2 puertas XOR y 2 puertas y una puerta OR. A continuación se muestra el circuito para el sumador completo:

El sumador completo trabaja poniendo entradas A y B a través de una puerta XOR, y luego tomar la salida de eso y de XORing con Carry-in.  Esto le da la salida de la broca.  Para realizar la realizar, tienes que poner A y B a través de una puerta y y puesto que la salida de la puerta A XOR B y llevan-a través de una y de la puerta así. Cuando pones las 2 salidas en una puerta OR, se obtiene un poco realizar. Así que ahora podemos poner un montón de estas juntos y conseguir una calculadora.
