Calculadora binario de 4 bits (4 / 7 paso)

Paso 4: Cómo funciona - parte III

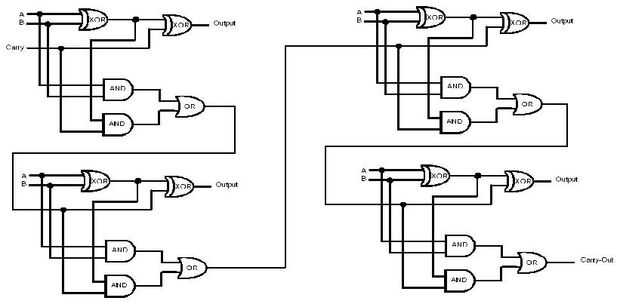

Ahora que ya tenemos serpientes completos, es hora de ponerlos juntos para hacer una calculadora.  Para conectar todas las serpientes juntos, tienes que conectar las salidas de llevar para llevar-ins en una moda en cascada.  Para que la realizar de la víbora primera conecta al llevar de la víbora segunda y así sucesivamente.

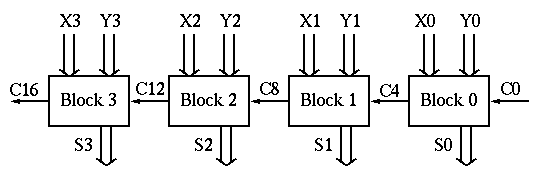

A continuación muestra el concepto.  Los bloques representan las serpientes y las flechas son los carry-in y carry-out.
