Paso 5: La construcción en un protoboard

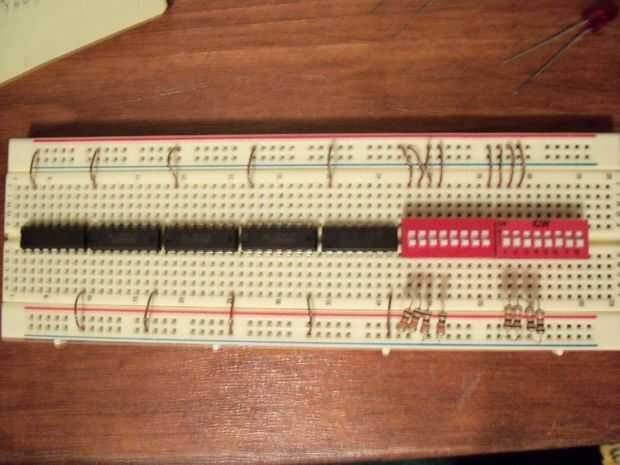

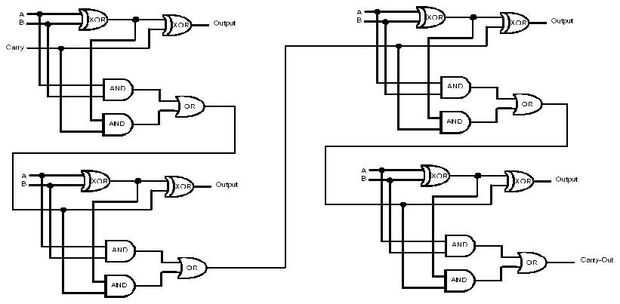

Allí son algunos trucos para este edificio en un protoboard. La organización de las fichas en el tablero es muy importante, he encontrado que poner las fichas en esta orden funciona bien: XOR, AND, OR, y XOR, luego el DIP switches.
Otra buena idea es construir cada víbora uno a la vez y en un lado de las puertas de la lógica. Hay 2 XOR y 2 puertas y en cada lado de las fichas por lo hace mucho más fácil construcción. El orden en que pongo los cables en fueron: las conexiones a los DIP switches, conexiones entre gate y conexiones con los LEDs.
Para conectar los interruptores, usted primero (esto sólo se puede aplicar a cmos las versiones de los chips, no he podido experimentar aún versiones TTL) Conecte el extremo no conectado a las entradas del sumador a la tensión de alimentación. A continuación, conecte el otro lado (las clavijas conectadas a las entradas de adder) a tierra a través de un ohmio de 1 K o mayor, resistencia.
Los LED están conectados a las salidas de las serpientes a través de una resistencia de 1K ohm. Si está utilizando la serie 74LS o similar (cualquier serie que no se la fuente 5 mA o más) tienes que conectar la salida a un transistor a la corriente requerida.
