Calculadora binario LED (1 / 6 paso)

Paso 1: Lista de piezas

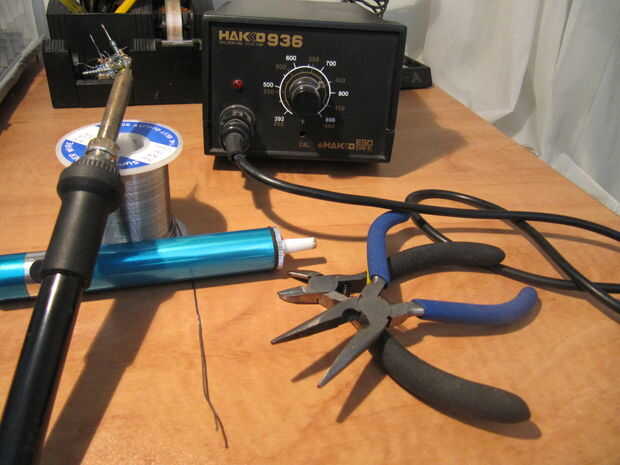

Como cualquier electrónica proyecto te se necesita conseguir algunas básicas herramientas como:
un soldador, algunas de la soldadura de alambre, un cortador, una pinza de punta de aguja, algunos cables, alambre striper y algunas herramientas de desoldadura para fijación de errores en el camino.

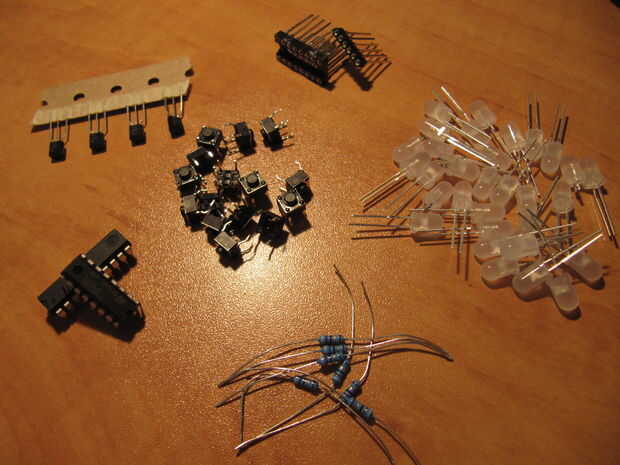

Las partes de la calculadora:
1. 32 LEDs.
2. 8 resistores (el valor es disuasión por el tipo de LED, en mi caso 91 ohm).
3. 74HC595 shift register.
4. 9 resistencias de 1KOhm.
5. 4 2n4401 transistores.
6. un Perfboard.
7. ATtiny2313.
8. 16 interruptores de tacto con 4 pernos.
9. algunos encabezados de pin.
10. un programador para el micro.
11. 9V portapilas.
12.A interruptor.
13. regulador de voltaje 7805
14. cap 100nF
15. cap de 10uF
