Paso 1: Soldadura de cabezales
El último registrador GPS y pantalla LCD con botones cada cuentan con cabeceras para soldar en para que puedan apilarse en su Arduino. Curiosamente, el escudo GPS vino con jefes masculinos, y la pantalla LCD vino con headers hembra. Para este proyecto, la pantalla LCD debe tener las clavijas macho y el GPS debe tener pins hembra. Esto puede haber sido un error por la empresa que nos envió la pantalla LCD, ya que no tiene mucho sentido poner algo encima de la pantalla, pero funcionó a nuestro favor.

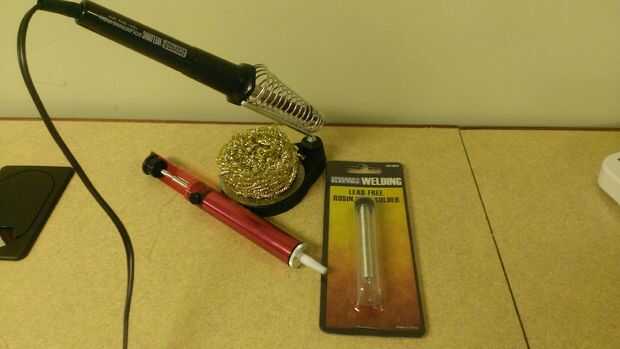

ADVERTENCIA: De soldadura puede ser peligrosa, y deben tomarse todas las precauciones. Uso de soldadura sin plomo extra seguro, use anteojos de protección y no inhalar cualquier de los humos! Se derrite y quema el metal, y no es algo para tomar a la ligera si no tiene experiencia.

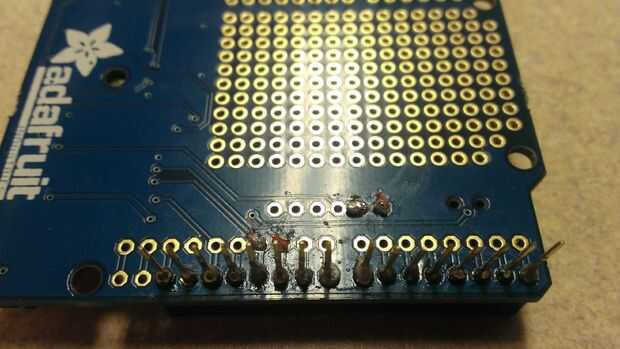

Al soldar las cabeceras GPS, lo que hicimos fue dejar saldo en la mujer boca abajo de los pernos y soldadas cada pin. Nos pareció que la mejor técnica calentar la soldadura en la parte superior del perno y uso el soldador para mantener el metal líquido y deje que Deslice hacia abajo el pasador en lugar de a la derecha en la Junta de soldadura. Como se puede ver en la imagen, la junta puede tomar un poco de daño entre en contacto con el hierro. Para la soldadura de los pines macho a la pantalla, es más fácil conectar las cabeceras y la pantalla encima de ellos y luego la soldadura.
