Paso 3: Corte GPS logger shield
Por desgracia sólo encontramos que esto era un paso necesario después de soldar en nuestra conexión de bypass y sufren muchos problemas con nuestro trabajo de la pantalla de LCD pero aleatoriamente obtener caracteres japoneses y nunca impresión la información correcta de GPS. La cuestión es que después de crear nuestro puente, el escudo GPS envía información a dos lugares. Queríamos usar los pines 10 y 11 para nuestro escudo GPS y esta trabajado con sólo la pantalla GPS conectado y cambiaron los pines definidos, pero también pasaba algunas corriente a los pines 7 y 8 (pines originales para el escudo) que estaba interfiriendo en nuestra pantalla.

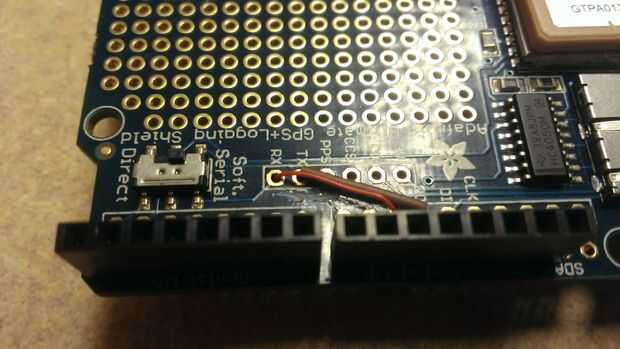

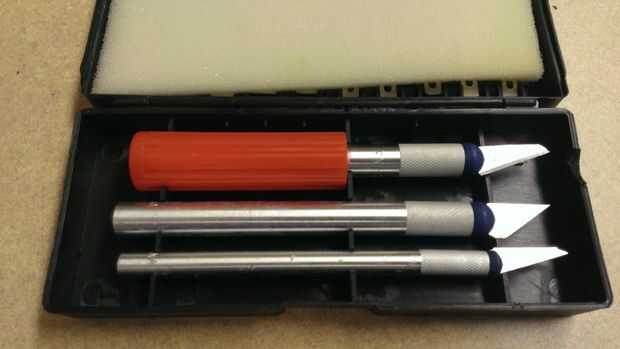

Para cortar los cables dentro de la pantalla GPS, utilice un destornillador de cabeza plana o una herramienta similar a rayar la pintura azul o superficie del material por encima de la línea de TX y RX a los pines 8 y 7 respectivamente. Esto debe dejar expuesto el cable por debajo, y entonces puede utilizar el cuchillo exacto para cortar las líneas. En la imagen de arriba, si te fijas bien, puedes ver los extremos de los alambres cortados, que pueden ser muy difíciles de ver incluso en persona.
