Calculadora de Temporizador 555 para RaspberryPi, Arduino o un PC Linux (1 / 6 paso)

Paso 1: Circuito de RaspberryPi

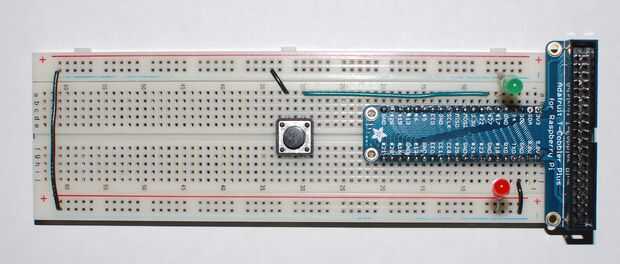

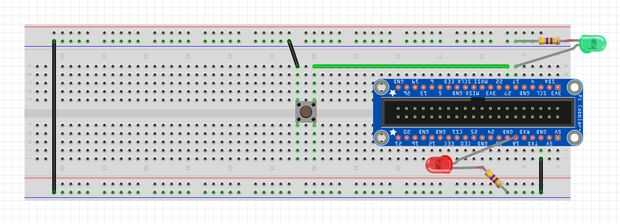

Construir el circuito como se muestra en el cuadro y el diagrama.

La tercera imagen muestra una resistencia soldada a un LED. Esto es opcional, pero he encontrado que el tener un montón de estos hechos hace breadboarding mucho más fácil. Solde un resistor al plomo del cátodo de algunos LEDs. El cátodo es el cable negativo (tierra) más corto.
