Paso 6: Usando el programa
Los programas le permiten probar diferentes resistencias y condensadores en un circuito 555 temporizador simulado.

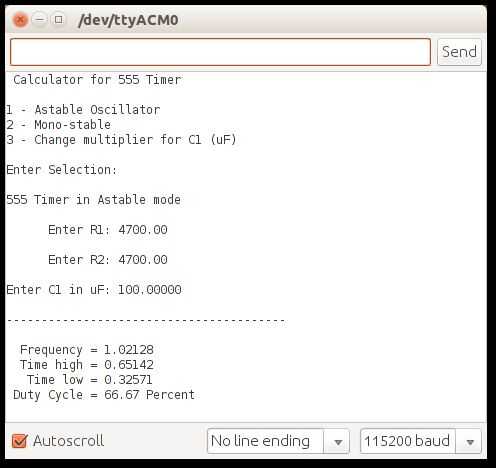

La primera foto muestra como se ve en el monitor serie del Arduino. Es necesario la velocidad en baudios a 115200.
En todas las versiones del programa primero se le pedirá que circuito para correr, entonces se le pedirá los valores de resistor y capacitor. Cuando los valores de R/C completados mostrará los tiempos que estos valores se producen en un circuito 555 temporizador.
En este punto el programa Linux PC mostrará los resultados de veinte segundos, tiempo suficiente para leer los resultados, volver al menú principal.
Las versiones de RaspberryPi y Arduino luego esperan que presione el botón en el tablero.
El LED verde indica que el pin de salida de la 555 es alta, y rojo indica baja.
.

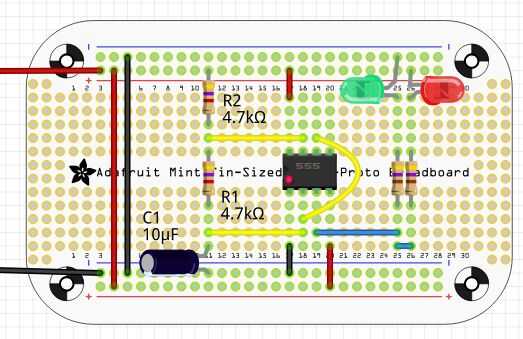

El oscilador astable comienza con ambos LED y cuando se presiona el botón de las luces destellarán como lo harían en un 555. Pulsando el botón otra vez a poner fin a la simulación y volver al menú principal. Si la hora o el tiempo de baja es mayor de 30 segundos cambiará en 30 segundos. Cualquiera más que recibirán aburrido. La segunda imagen es un diagrama del circuito que es simulado.
.

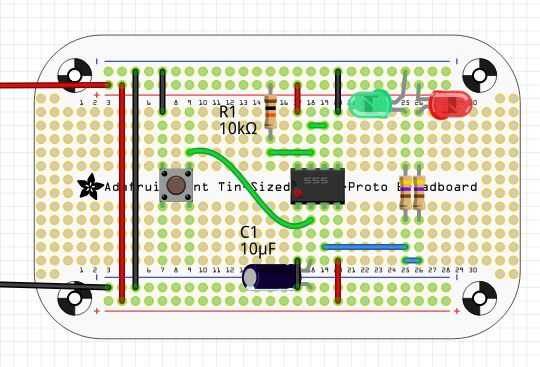

La simulación de mono estable se muestra en la imagen tercera comienza con el LED rojo para indicar que el la salida del 555 es baja. Cuando se presiona el botón el LED verde se encenderá para la cantidad correcta de tiempo. Una segunda pulsación se vuelva a ejecutar la simulación. La simulación puede ser terminada en cualquier momento manteniendo pulsado el botón durante un segundo.
