Paso 5: Crear la interfaz paralela
¿

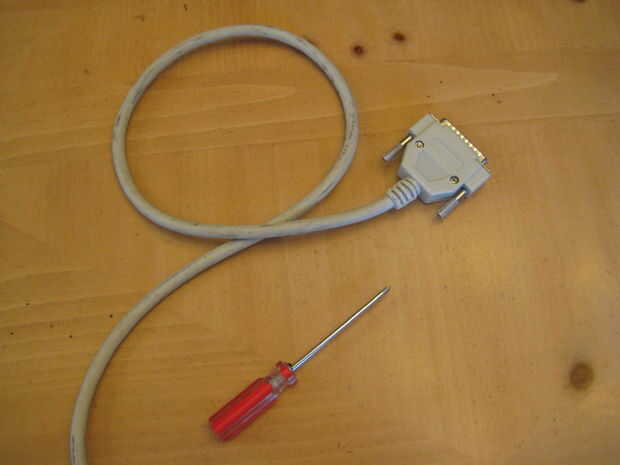

Si eres afortunado, tienes un cable de impresora que puede ser fácilmente desmontado y volver juntos. Mina tenía tornillos pequeños que permitió la rápida y fácil desmontaje.

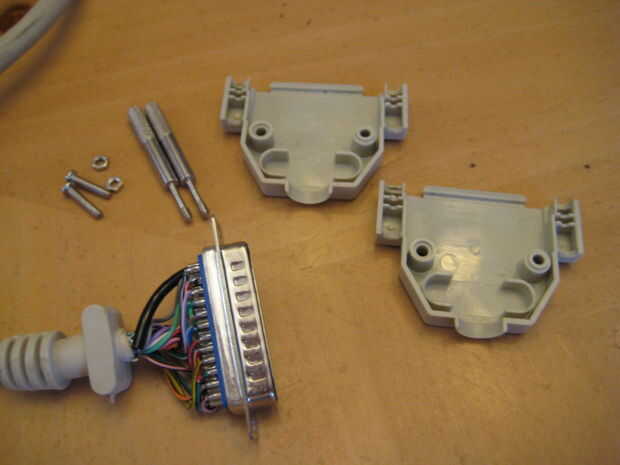

Una vez que tengas el conector abierto, debe tener todo lo que se muestra en la figura 2. Echaste a perder los tornillos utilizados para mantener el conector al ordenador, no usarlas de todos modos.

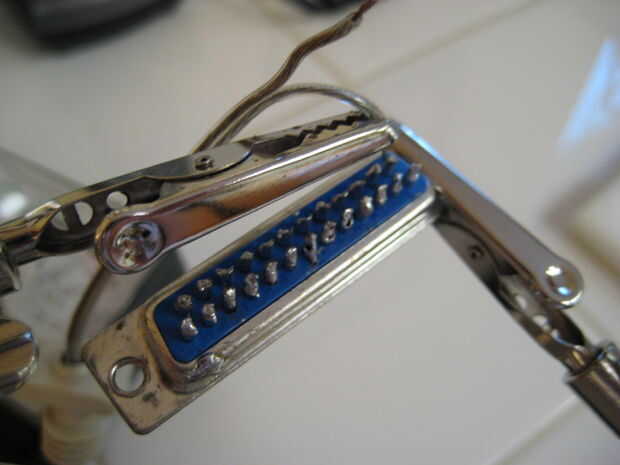

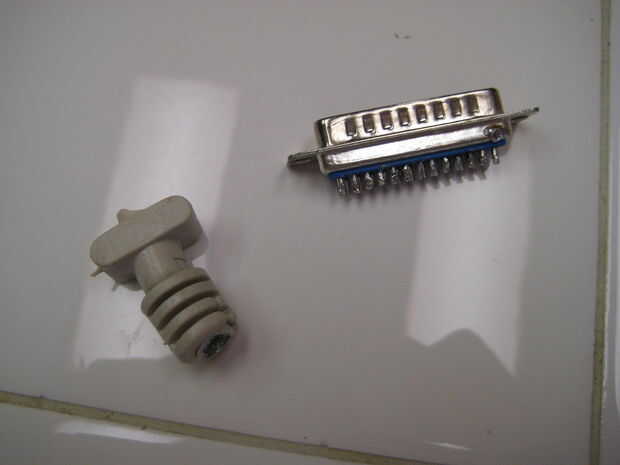

Desoldar todos los cables del conector. Sólo queríamos el cable de impresora para el conector. También podría comprar un conector de Radio Shack. Guardé el cable de goma "decorador" se muestra en la figura 3. No lo necesitas, pero seguí para hacer el conector de aspecto más agradable.

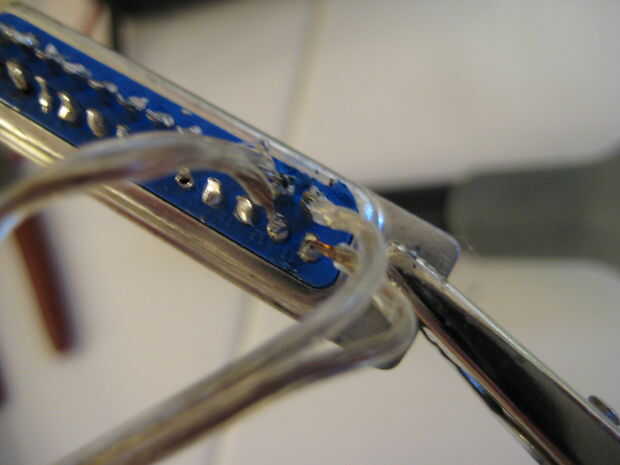

Sólo necesitamos pines 12, 13 y 20-25. 12 y 13 son pines de entrada y 20-25 son los terminales de tierra. Tomar uno de los botones y su par de cables a través de la goma "decorador" del hilo de rosca. La soldadura de uno de los cables al pin 12 y el otro a uno de los pines de tierra. Lo mismo para la otra almohadilla, pero utilizar pin 13 en lugar de 12.

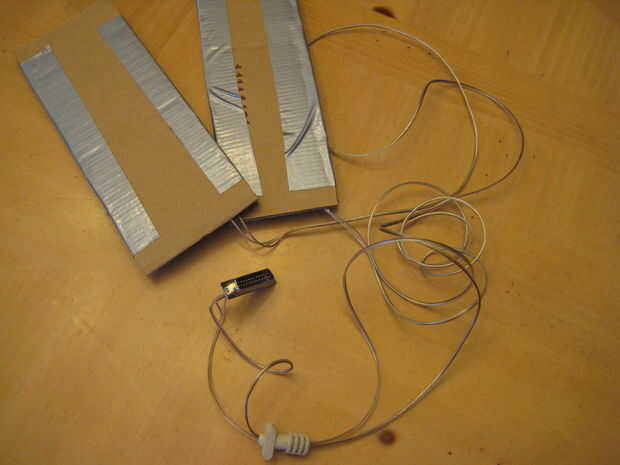

Ahora debería verse como cuadro 6. Antes de poner la campana plástica detrás juntos, deben probar las pastillas para asegurarse de que funciona y que no haya cortocircuitos. Uso el siguiente programa; fue hecha para Microsoft Quick Basic. Para ello, inicie el programa. El número que ves en tu pantalla es la posición de "descanso" para los cojines. Oprima una tecla y el número debería cambiar. Presione el otro, y debe aparecer un número diferente. Si no es así, compruebe las conexiones y asegurarse que no haya cortocircuitos.
Para mí, el número de "descanso" era de 127, presionar tecla #1 había rendido 111 y almohadilla #2 95. Suyo, recuerde va a ser importantes más adelante.
Programa:
PinStatus que 10 = INP(889)
20 BUSQUE 10, 1
Estado del Pin de impresión 30
40 GOTO 10
En la primera línea, 889 es la dirección estándar para líneas de entrada del puerto paralelo. Suya puede ser diferente.
