Cálculo de poleas de un base de variador de velocidad (Variador de velocidad a poleas) (2 / 6 paso)

Paso 2: Ahora sí, calcular los diámetros (ahora calcular diámetros)

Preferiblemente trabajar sobre papel cuadriculado, nos ahorra trazar las líneas con escuadra.

Trazar una línea horizontal que representará los centros de las poleas. Hacerla en la parte inferior de la hoja (fig 1).

Antes la velocidad del motor disponible (supongamos 1450 rpm) y la velocidad mínima queremos obtener (supongamos 220 rpm) tenemos obtener una reducción de 220 / 1450 = 0.15 (aproximadamente).

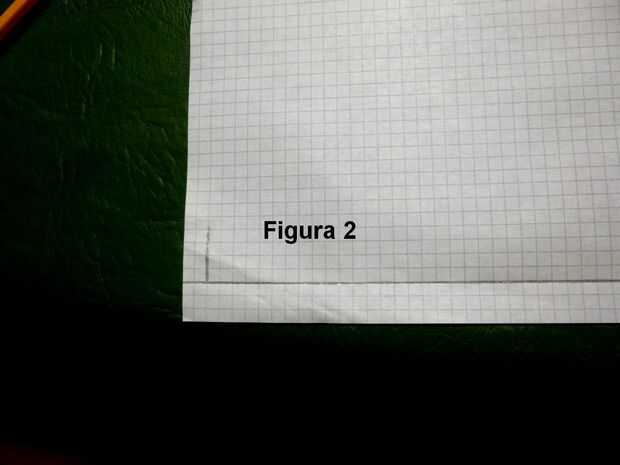

Haremos sobre la línea horizontal, a la izquierda, una línea vertical de largo igual al radio de la será la polea más chica del conjunto motor, por ejemplo 2 cm (Fig. 2).

-----------------------------------------------------------------------------------------------

Preferentemente trabajo en papel cuadriculado, que nos salva traza las líneas con Plaza.
Dibuje una línea horizontal que representa los centros de las poleas. Hacerlo en la parte inferior de la hoja (Img 1). Sabiendo la velocidad del motor disponible (decir 1450 rpm) y la velocidad mínima que queremos obtener (digamos 220 rpm) tienen que obtener una reducción de 220/1450 = 0.15 (aproximadamente). Trazar sobre la línea horizontal en el extremo izquierdo, una línea vertical de longitud igual al radio como la polea del motor más pequeño, por ejemplo 2 cm (Img 2).
