Paso 5: Crear el tablero de instrumentos
He creado el tablero de mandos con las siguientes piezas:
- Hoja de acrílico transparente
- Cinta de doble cara
- Vinilo negro
- Cinta magnética
- Tablero de núcleo de espuma

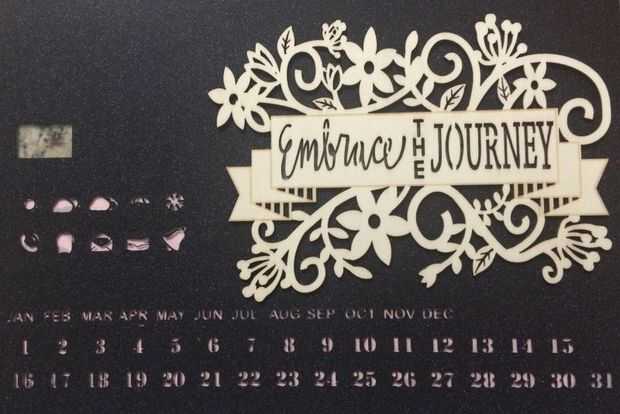

Use la plantilla adjunta para recortar el vinilo con un camafeo de silueta / cortador de estudio. También puede imprimir el PDF y cortar manualmente.
- Pegar el vinilo de hojas en la hoja de acrílico con cuidado - evitando las burbujas. Puede utilizar una rasqueta de plástico para ayudar.
- Pegar la pieza de decoración en la parte superior derecha - utilicé una pieza de corte por láser de Michaels - pero usted puede pegar cualquier cosa que fantasía.
- Pegar una tabla de base de espuma en la parte posterior para actuar como difusor para asegurar bien la mirada de LEDs.
- Pegar las tiras de LED a la base de la espuma con cinta en el siguiente orden:
- Pieza 1 - detrás de las fechas de 1-15
- Pieza 2 - detrás de las fechas 16-31
- Pieza 3 - detrás de los meses
- Pieza 4 - detrás de la fila inferior de los iconos
- Pieza 5 - detrás de la fila superior de los iconos
- Pegar el OLED en la ventana - asegura que es el lado derecho hacia arriba.
- Pegar los cables y tableros con cinta de cello para asegurarse no haya cortocircuitos.

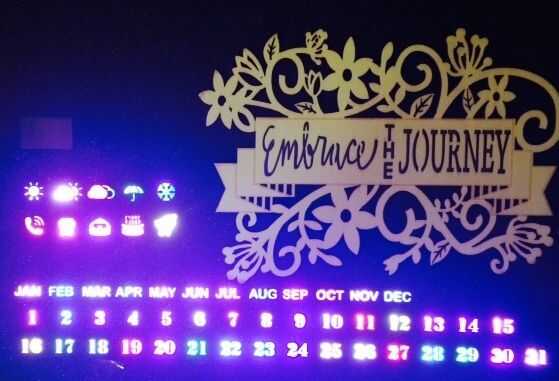

Puede usar el bosquejo de la prueba para alinear los LEDs (segunda imagen)
