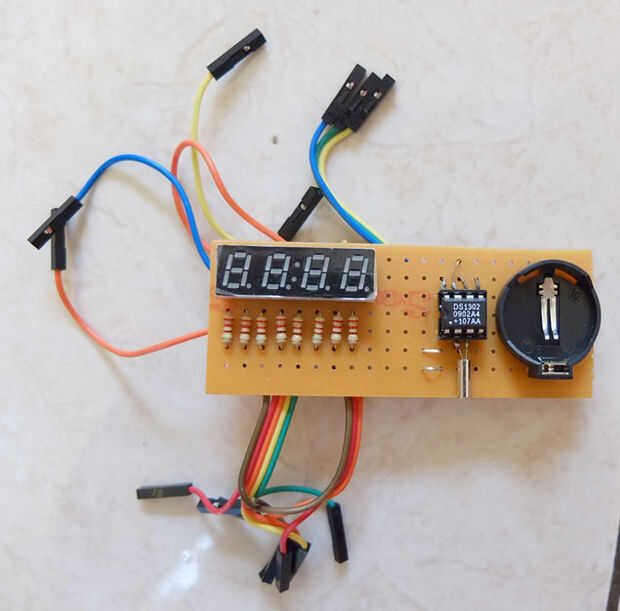

Paso 5: Tiempo electrónico
Herramientas: soldadura
Material:
- De siete segmentos pantalla: 1 PC
- Resistencia 220 Ohm: PC 1

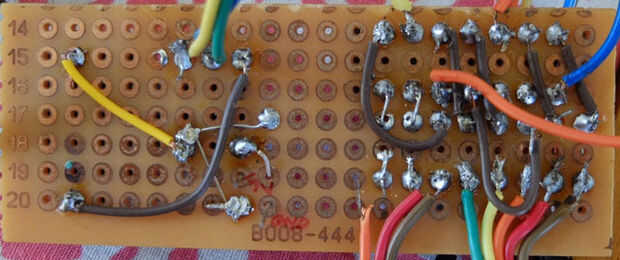

- PCB placa de 15 x 40 mm
- RTC 1302: PC 1
- Sostenedor de batería + batería 3v de moneda: 1 PC
- Cristal: 1 PC
- Cable de alambre: caso PC número de necesidades
- Arduino Nano: 1 PC

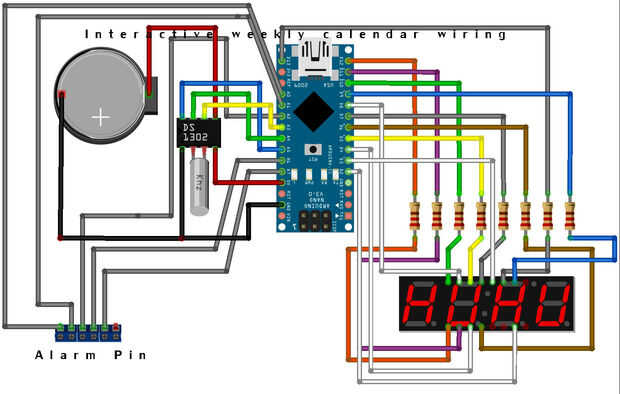

Seguir el cableado cuadro y hay .ino archivo adjunto para cargar el programa en el micro controlador (Arduino nano), utilizamos timeAlarm biblioteca de funcionamiento alarma diaria y sólo mostrará la fecha y mes.
Con el uso regulador micro pequeño al final podemos ocultar en la parte trasera del tablero del corcho
