Paso 2: construcción

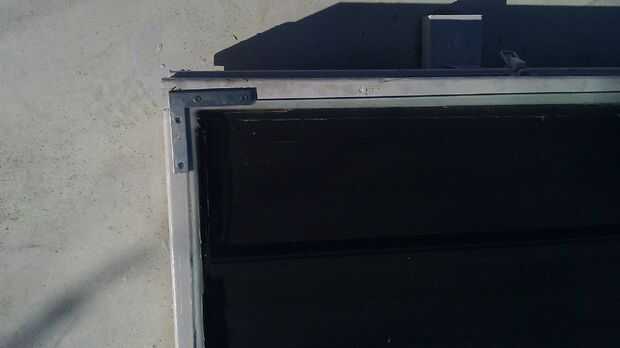

El tamaño de la caja y la forma va a determinar por el vidrio que tienes disponible para cubrir la caja con.
- He utilizado un panel de cristal de una vieja escuela solo vidrio puerta corrediza de vidrio.
- Una doble puerta acristalada sería buena para mantener el calor en la caja, pero si utilizas una puerta más, que tenga a la tira de cualquier capa de protección UV (desea que toda la energía solar puede obtener a través del vidrio - el vidrio es mantener el aire de robar su calor lejos).
El marco de la caja de madera para emparejar su cubierta de vidrio, use madera contrachapada para la parte inferior de la caja.
Línea de la caja con aislamiento de espuma de poliestireno.
- Cubrir el aislamiento en la parte inferior con destellar de cobre.
- Cubrir cualquier aislamiento expuesta con cinta de aluminio. Descubrí que cualquier «exposed» poliestireno fundido bajo luz solar directa. Cinta de aluminio reflectante parece ayudar a prevenir esto.

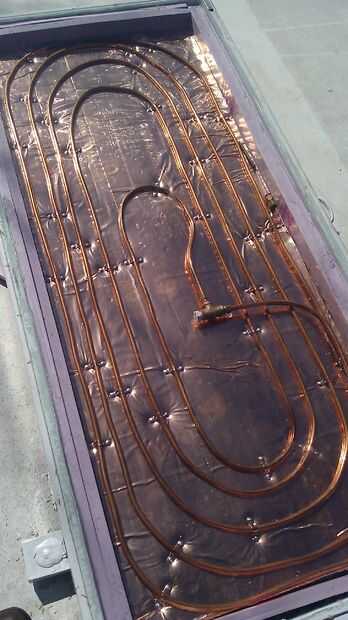

Mano doble suavemente el tubo de cobre en una bobina espaciado como uniformemente como usted puede conseguir.
- Ser super cuidado hacer las vueltas, si aplaste el tubo que tienes que reparar la tubería.
- Quiere tan cerca como una pieza continua de tubería dentro de la caja como sea posible, no quieres tener que abrir el cuadro de más adelante para reparar cualquier fuga.
- Puedes ver en la imagen el tubo"T" al final de la tubería en el centro de la caja. Esto me permitió conectar el bulbo de medidor de temperatura en el flujo de agua, «húmeda»

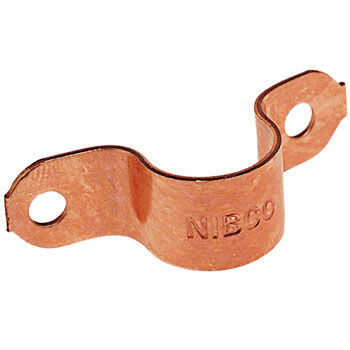

- Utilizando las correas de tubo de tubo de cobre y un tipo de tornillo que tiene una arandela de neopreno ancla el tubo de cobre, a través de la espuma y la madera contrachapada de la perforación del uno mismo.
- Apretaron los tornillos sólo suficientemente apretados como para que el tubo de cobre realmente fue presionado en el vierteaguas de cobre.
- Asegúrese de que las screwws sean lo suficientemente largos para ir a través de la correa y la espuma de poliestireno y ancla firmemente en la madera contrachapada - pero tenga cuidado con los tornillos por la parte inferior de la madera contrachapada.
El tapajuntas de cobre es el colector del calor. Un enlace apretado entre el tapajuntas y la tubería transfiere el calor al agua.

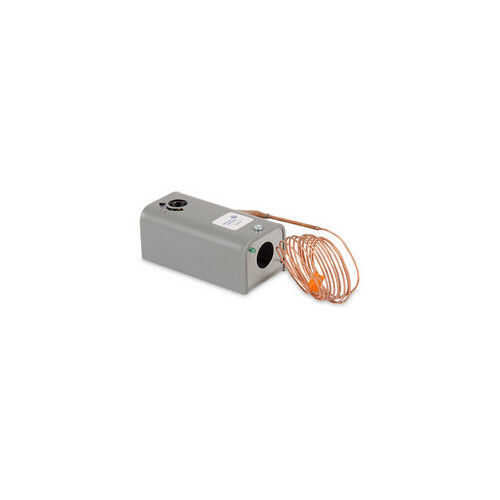

Esperar para instalar el bulbo del termostato hasta después de que el interior está pintado de negro.
Pintar todo el cobre en la caja con pintura negra
- A través de varias versiones de diseño he experimentado y no encontró diferencias significativas entre barbacoa parrilla pintura y "Solar negro" - excepto el precio.
Por último instalar el bulbo del termostato. Ser cuidadoso con el capilar, si se daña se estropea el termostato.
- Coloqué una pequeña pieza de aislamiento térmico reflexivo en la parte superior de la bombilla, por lo que no se calienta por la luz solar directa.
