Calentador de espacio controlado por termostato digital (3 / 5 paso)

Paso 3: montaje

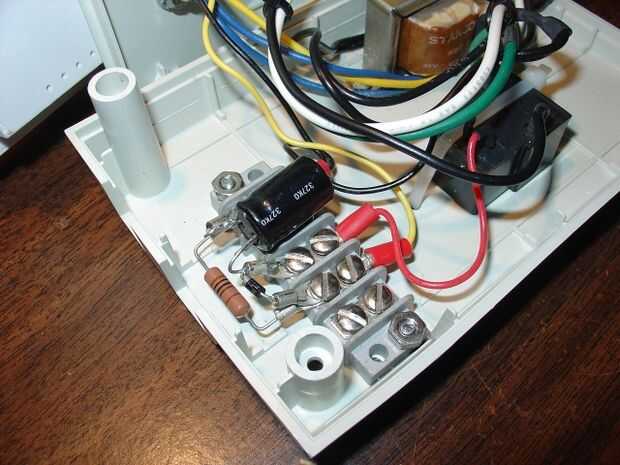

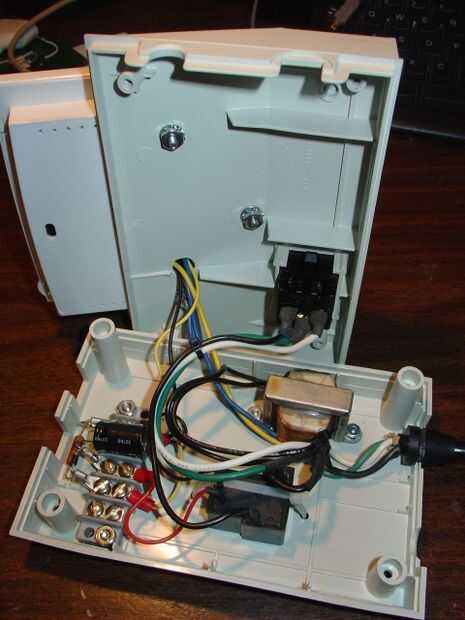

Montar la 1k resistencia, diodo y 100uF condensador en una regleta o perfboard. El propósito de este circuito es convertir la salida del termostato, que es de CA, en una señal DC para el relé. Hay una gran cantidad de flexibilidad en este circuito, estas son sólo las piezas que tenía en mi junkbox.

El termostato utiliza un triac para encender el calentador. Triac sólo funciona con señales de CA, se pueden usar directamente para cambiar C.C. ya que "mamar" y no se apagará hasta que se quita energía. La resistencia de 1 k en el circuito asegura que una pequeña cantidad de corriente de la CA puede pasar a través del triac y evita el problema de bloqueo.
