Calentador de PCB (calentamiento de Joule Diy) (2 / 5 paso)

Paso 2: Creación de la Junta

Hay unos sencillos pasos en este método:

1 imprimir tu diseño en una impresora láser, una de inyección de tinta no funciona, papel brillante es el mejor (o usar una página de una revista)

2. Coloque el diseño sobre el cobre revestido tablero y hierro en la temperatura más caliente durante cinco minutos, sólo para asegurarse el toner se ha transferido.

3. Coloque la placa en agua fría durante unos minutos, luego frotar el papel. Usted debe dejar el diseño en el tablero revestido de cobre.

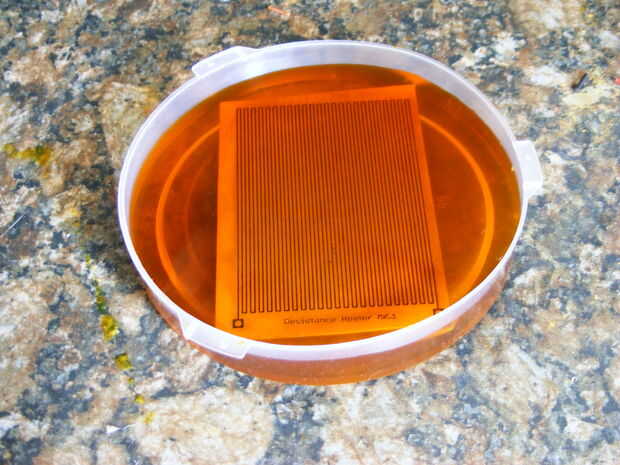

4. usando el reactivo de elección, Etch la Junta. Utilizar cloruro férrico y el método que se describe en 'TechShop Jim Instructable Utilice este método como su más rápido y utiliza menos reactivo.

5. una vez grabado al agua fuerte la placa eliminar la izquierda con el toner, hay algunos métodos para hacerlo. Utilizar una mezcla de lana de acero (para bajar el toner a un bruto estándar) y luego limpia la Junta hasta con acetona para allí es ningunos pedacitos de toner en la placa.
