Paso 2: Cierre el suministro de energía
Debo señalar que va a utilizar energía de la pared. Esto significa que usted puede lesionar gravemente a sí mismo. Por lo tanto, si no se siente cómodo haciendo algo como esto, parar.

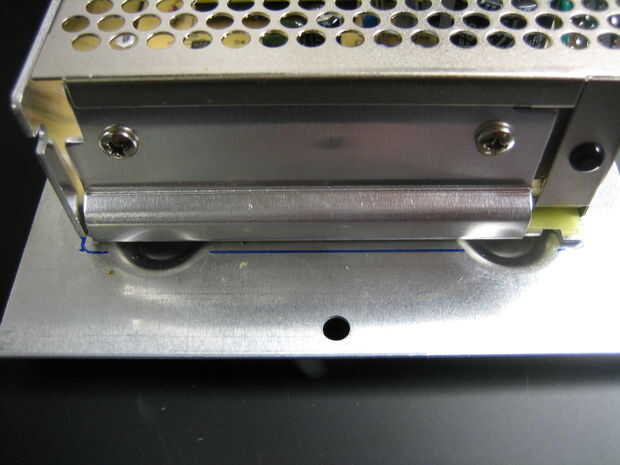

Figura 1:
Lo primero que hice fue poner la potencia de la fuente en la cubierta inferior y trace una línea alrededor de la fuente de alimentación. Esto me permitió marcar donde los agujeros necesarios con el fin de montar la potencia de la fuente a la placa. Encontré las colocaciones del agujero de la hoja de especificaciones para el suministro de energía.

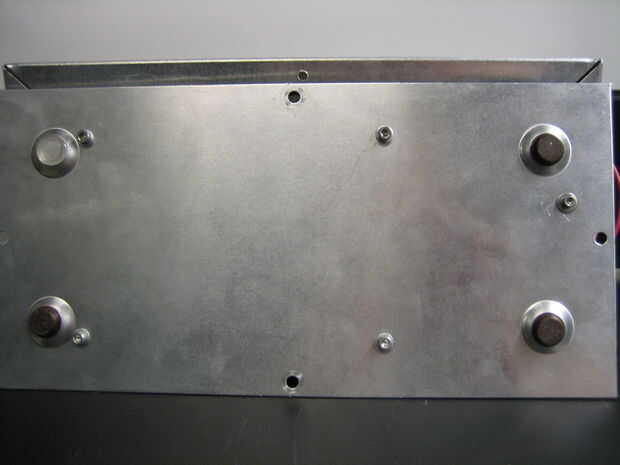

Figura 2:
Una vez que encontré la colocación del agujero, usé los agujeros un poco más grandes de golpe a golpe de agujero que lo que se utilizan para tornillos #4. La magia de arandelas de llenar los vacíos. Supongo que si sabes con certeza que la fuente de alimentación no será movimiento alrededor de demasiado, entonces puede usar cinta de doble palo para conectar a la placa. No soy que confiar en mí mismo así que me aseguré de tornillo en su lugar. También he añadido los topes a la placa inferior.

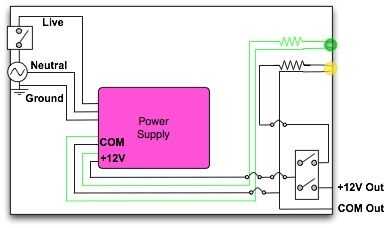

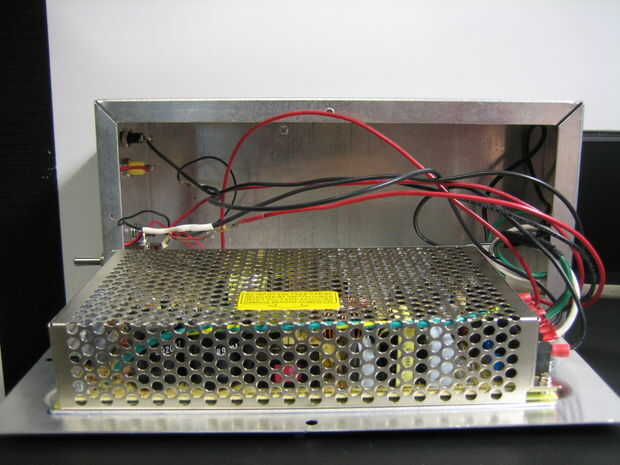

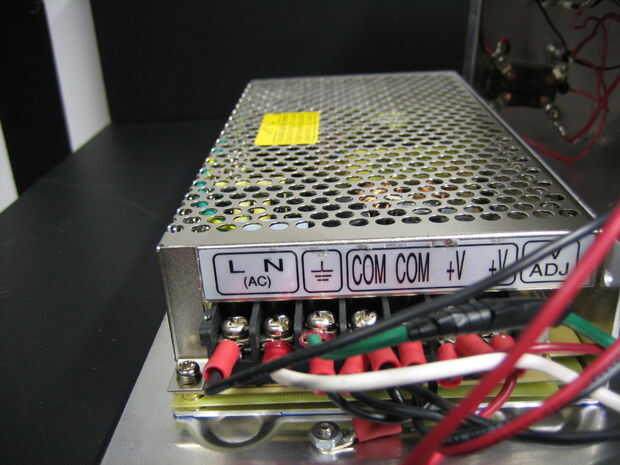

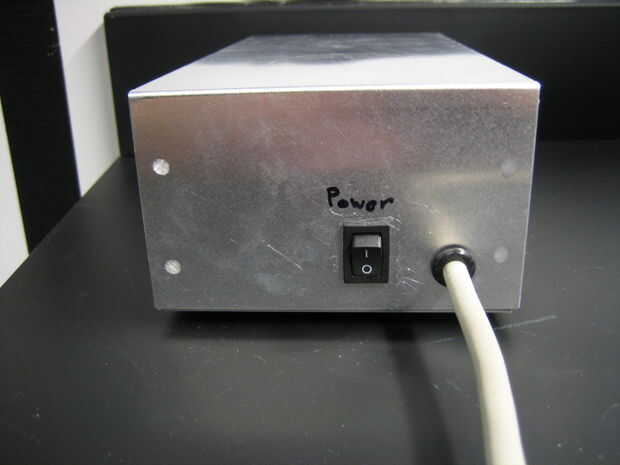

Figura 3-6:
El cableado es bastante recta hacia adelante. El hilo se conecta con el interruptor, el neutro a N y el terreno para el símbolo de la tierra en la alimentación. El otro extremo del interruptor entonces se conecta a la L de directo en la alimentación. Conecté un LED verde a la COM y + 12V para indicar que la fuente de alimentación está en. Si el LED está utilizando no tiene una resistencia de limitación de corriente, asegúrese de agregar uno. Yo también a tierra la caja uniendo la tierra de la fuente de alimentación a la caja sí mismo. Uno debe probablemente también añadir un fusible a esta configuración también.
Figura 7:
La salida de la fuente de alimentación se conecta a un interruptor DPST. Un polo del interruptor se enciende el LED y el otro polo envía voltaje y la corriente a los conectores de banana.
