Paso 4: termistores

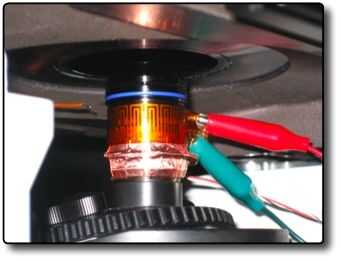

Lo primero que hice fue añadir la pieza de plástico ABS a la torreta de objetivos. A continuación poner el mayor de los termistores en la base del objetivo y pegadas con la cinta de cobre. Luego añadí el calentador flexible al objetivo colocando directamente sobre el termistor. Este es el termistor de control y se utiliza para hablar con el controlador de temperatura y Dile si necesita calentar o no.

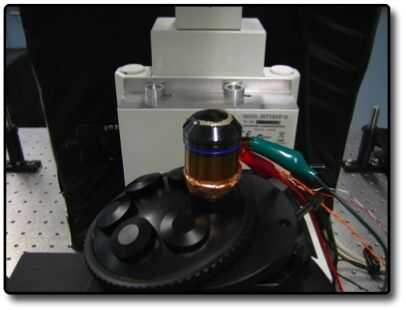

Figura 2:
Luego mezclé algunas del térmico epoxy. Coloqué el termistor pequeño en la parte superior del objetivo y aseguró que su colocación no interferiría con el microscopio. Esto es donde la computadora lee la temperatura de la muestra. Puesto que el objetivo se acopla térmicamente al aceite usado y el aceite se acopla térmicamente a la diapositiva, el termistor superior efectivamente lee la temperatura de la diapositiva. Aislamiento de la diapositiva del sujetador de diapositiva también es necesario y puede hacerse con cualquier material térmicamente aislante.
Puesto que hay un aumento en la altura al poner el objetivo en el espaciador ABS, tuve que aumentar la altura de la etapa de la muestra mediante la adición de algunos espaciadores.
