Paso 5: rendimiento

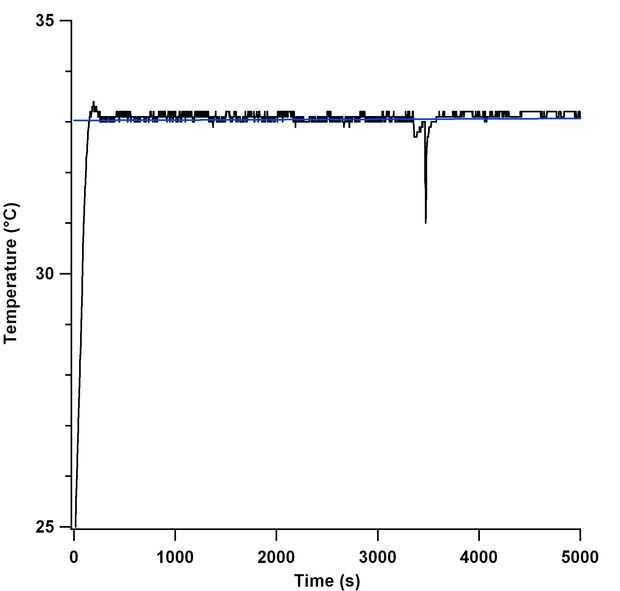

El rendimiento del controlador de temperatura es espectacular. Puede soportar una temperatura estable indefinidamente dentro de 0,1 grados Celsius. Se puede ver en el siguiente gráfico que existe un aumento de temperatura desde temperatura ambiente hasta la temperatura establecida. El sistema estabiliza el objetivo muy bien hasta que agregue aceite para el objetivo de que las gotas de la temperatura y se estabiliza rápidamente.
Figura 2:
Para la diversión, mire cuánto tiempo tomó para que el objetivo de alcanzar una temperatura "estable" y cuánto tiempo tomó para que se enfríe. Yo no he puesto nada en el objetivo, es decir, sin aceite y no deslice. Quitar al espaciador térmico del objetivo por lo que estaba en contacto directo con la torreta de objetivos.
La línea negra es la temperatura el termistor superior y el azul es un ajuste exponencial a él. La línea roja es la temperatura el termistor superior después apagué la lámpara de mercurio. La línea verde oscuro es un ajuste exponencial de la curva roja.
Como puede ver, si uno quiere tomar datos consistentes sin control de temperatura, usted tendrá que esperar unas 5 horas hasta que el objetivo alcanza una temperatura "estable". Esto es inaceptable. Sobre todo porque uno tendrá que esperar aún más de las 5 horas para el objetivo de calentar en orden de la diapositiva llegar a la temperatura una vez que se coloca en el microscopio.
