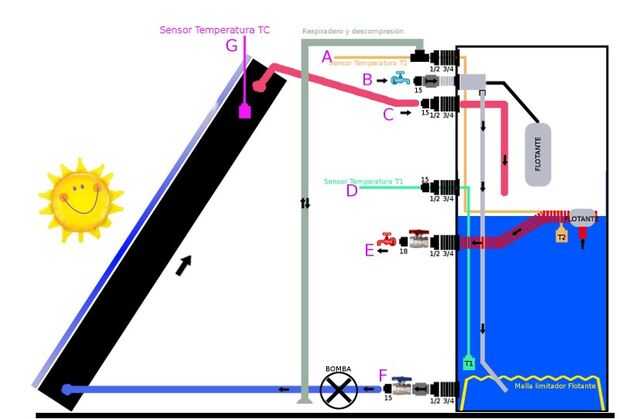

Paso 11: Calentador solar casero - Esquemas de tubos y conexión entre colector y depósito

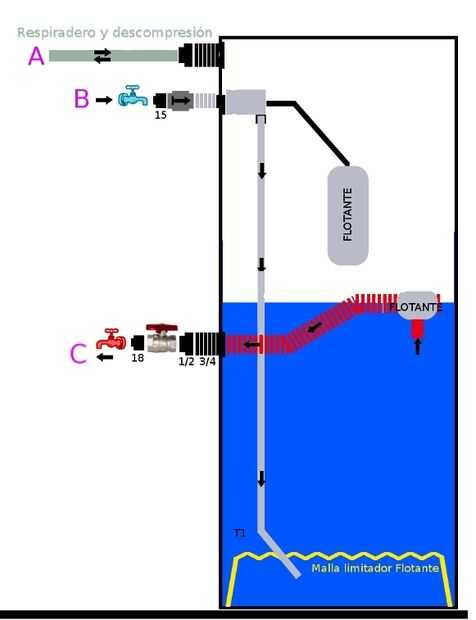

Detallo los puntos deletrados:
A -> Respiradero, para dar salida y entrada a las dilataciones y contracciones del aire, así como faciltar el espacio ocupado o liberado según el nivel de agua en cada momento.
Este respiradero natural, en la parte más superior para evitar la salida de agua, y siempre prolongado y dirección hacia el suelo para que no se escape con demasiada facilidad el aire caliente, también facilita la salida de exceso de temperatura.
En de temperatura de la de "exceso por la salida de vapor" este tubo, saldra en forma de evaporacion y condensación, o sea, será agua pura destilada para poder ser usado en otras aplicaciones.
B -> a La entrada de agua fría de suministro, está entrada se abre y se cierra de forma automática por la boya flotante, deberemos de situar a la altura nos interese según el nivel de agua queremos mantener.
C -> Es la conexión entre colector y depósito, aquí se produce la caída de agua calienta hacia el depósito.
Es interesante hacer esta parte en la zona del colector para el agua quede estancada y necesite un poco de presión para ser derramada.
D -> El sensor para tomar lectura de la zona más fría del depósito.
E -> Salida del agua caliente del depósito hacia el exterior con el tubo pescador.
F -> colector de Conexión entre placa - bomba de agua.
La bomba de agua mueve el agua del depósito hacia el colector, una de tener la suficiente fuerza para empujar el agua por presión y conseguir rebose por tubo C.
G -> colector del Sensor de temperatura.
