Paso 1: Paso 1: ¿Cómo funciona el potenciómetro de la palanca de mando?
Este joystick es un análogo similar a los joysticks 'analógicos' en los controladores de PlayStation 2. Se hace de dos potenciómetros de 10 valor k cada uno, uno para el eje x y el otro para el eje y y un botón táctil para seleccionar que se activa cuando se presiona la palanca de mando.

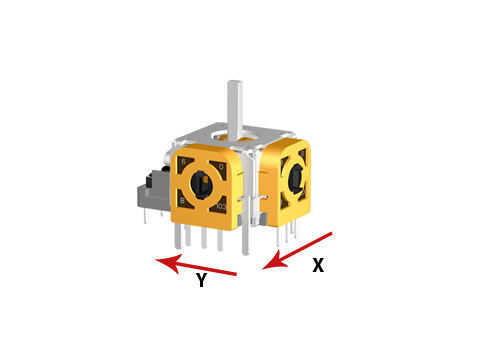

Los dos potenciómetros están conectados con un mecanismo de balancín con los movimientos horizontales y verticales de separación. Cuando está en posición de ralentí, la palanca se centra que significa que cada potenciómetro está en su centro la posición o valor. A noción de ejes, usted puede elegir que potenciómetro para que el eje x o y al azar. En la foto de arriba, se puede ver el camino que elegí mis ejes (para este ejemplo, los ejes no importan. Usted puede elegir cualquier potenciómetro a probar el bosquejo).

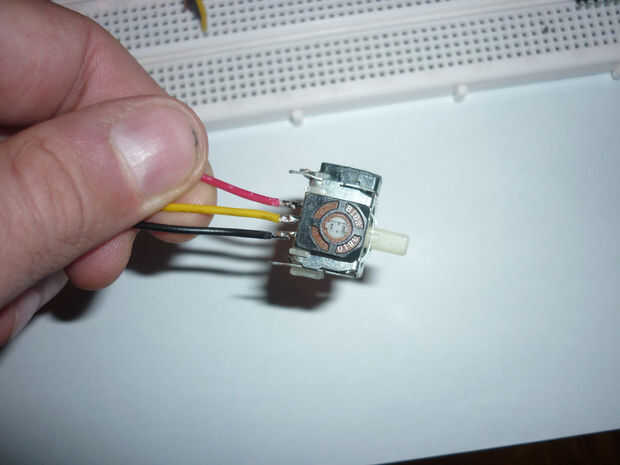

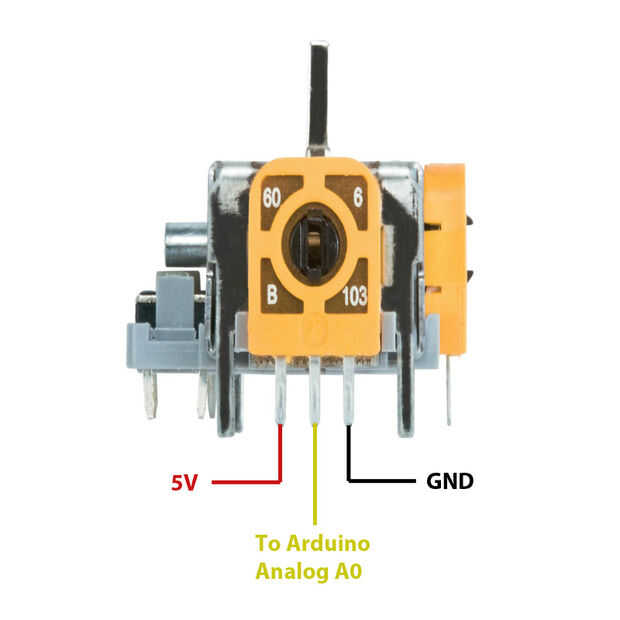

En cuanto a la conexión del hardware, el pin central del potenciómetro es para los datos analógicos y dos otros por el poder. No importa cual pin se conectaría a 5 v o GND, simplemente te va a afectar el valor de datos predeterminado cambio un poco pero no son necesarias en los códigos.
