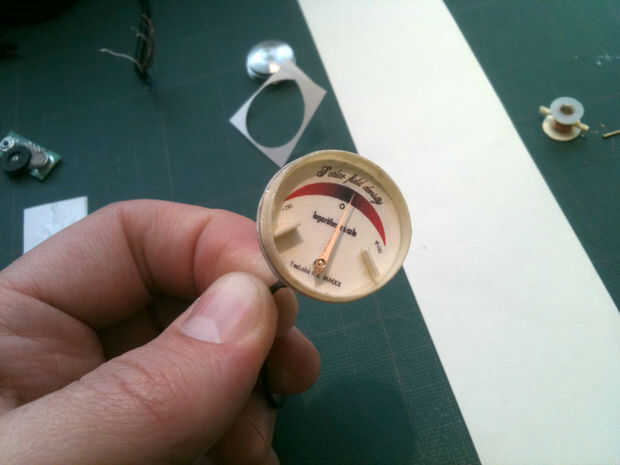

Estas son fotos de iPhone rápida del producto casi terminado. Utilicé papel de impresora (coloreada crema, para la edad se ve de las vísceras, sólo porque puedo y porque quiero que sea bastante dentro y fuera!), 0,05 mm esmaltado alambre para las bobinas eléctricas, un imán pequeño tierras raras de tubo de cobre (2 m m OD x 2 mm x 1 mm ID, de tienda en línea de Supermagnetman), un tramo corto de la varilla de latón 0,8 mm , un poco de pegamento de viscosidad fina CA y otro imán de tierras extrañas (1x0.5 minúsculo disco de mm) para la "calibración" de la esfera. Ah y una aguja de reloj de pulsera repurposed de una bolsa de reloj de partes compradas en eBay.
Hay mucho trabajo de preparación hecho ya en esta etapa, hice una plantilla de bobina con un motorreductor pequeño (también de ebay) y un thingie Tuerca/Perno/arandelas de Nylon. Primero envuelve una tira de papel sobre una barra redonda del diámetro interno apropiado de la bobina (aquí 6 mm) y pegamento de uso CA hacer un tubo rígido impregnado de la longitud adecuada (aquí 4 mm). Una vez que haya curado el pegamento CA, esto da una base de bobina vintage de aspecto agradable. Luego que perforar a través de su diámetro para un tubo de papel que servirá como cojinetes para el eje de la aguja (la varilla de latón). Añadir dos arandelas de cartón hechas de la misma manera (varias capas del mismo papel apiladas y pegado por impregnación con CA) para hacer los lados. Luego envuelvo la longitud necesaria de cable de cobre (7,5 m aquí, quería tener una resistencia de la bobina de 75Ω dar o tomar), soldar un alambre más grueso, pégalo al cuerpo de la bobina, compruebe si existe continuidad eléctrica e impregnar la bobina con CA para protegerlo, recortar los lados si es necesario.
Una vez que todo se cura, hace la cara con dos capas de cartón grueso, pegado a mi plantilla de la cara (hecho con Illustrator), taladre el agujero para el buje/eje delantero, pegamento a la bobina, revise la conexión de varilla de latón. La varilla de latón debe ser presentada abajo un poco y afilada para que el imán se desliza sobre ella a un punto: Quiero una fricción de ajuste aquí para evitar el pegado, porque a esta escala le aseguro que la capilaridad ocurre incluso si no quieres hacerlo! Tuve que forzar la varilla girando con los alicates de cuidadosamente y entonces fuerza giro lo unos segundos tiraron en mi Dremel por CA seepin de pegamento en los bujes... después de pasar 3 horas hasta, definitivamente no desea que una bobina pegada! De todas maneras me las arreglé para guardarlo, pero no ser tratando otra vez pegue un imán tubo en tan apretado espacio pronto!
Luego añadí la aguja, centrado en el imán para que una aguja vertical en cero corriente de la bobina y comenzó a trabajar a la amplitud de la escala usando un generador de funciones en mi computadora y conectar los cables externos de esfera a la salida de los teléfonos de la computadora. Y yay, se está moviendo!
Después de juguetear con pesas pegadas a la parte inferior del imán para conseguir una decente cero (aguja vertical) a cero corriente, me di cuenta de que un imán de tubo no es la mejor opción después de todo: he tenido que añadir un imán muy pequeño a un lado que la aguja regresa a vertical cuando se desconecta la bobina o la corriente es nula. Es la pequeña cosa oro en la primera foto. También he tenido que añadir dos limitadores de cartón pequeñas a los lados de la aguja para evitar disparos fuera de la zona en la que el imán puede girar en el campo magnético de la bobina: esto no ocurriría con un imán de disco plano. Bueno, tuve que probar de todos modos. Entonces hice un anillo de cara grande con el mismo papel + CA cola cartón y pegadas en su lugar: este actúa como un espaciador entre la cara y la cúpula de cristal que cubre el medidor.

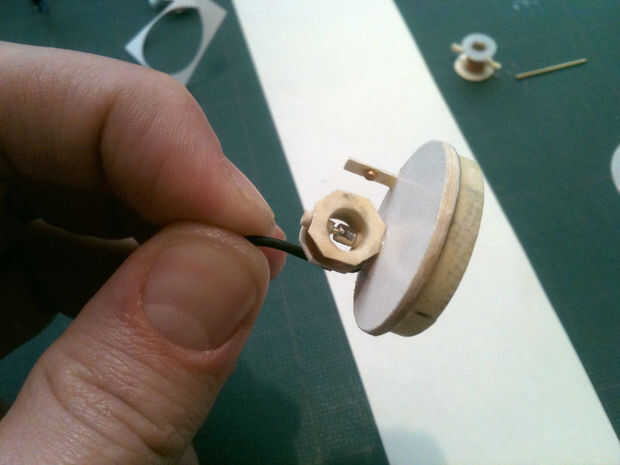

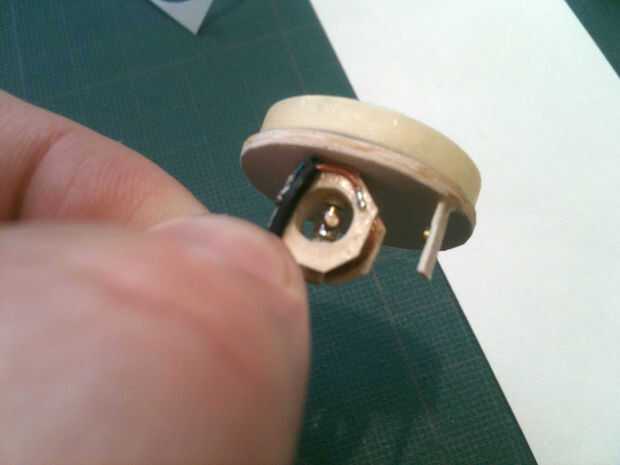

Las siguientes imágenes muestran el progreso realizado en el indicador después de todo los pasos descritos anteriormente pero no en la foto (construcción de la bobina, la cara del edificio, añadiendo el imán y la aguja, calibración).

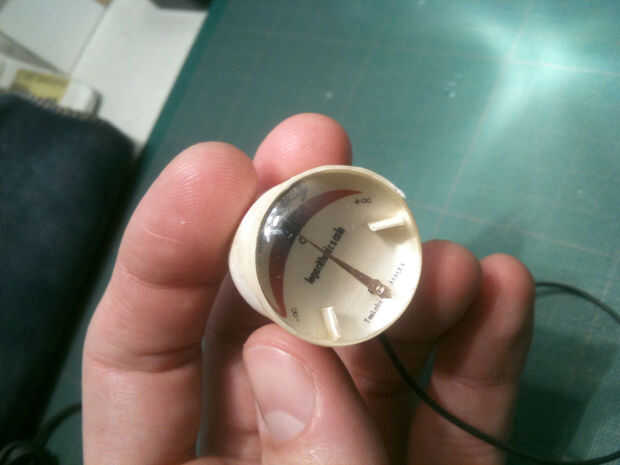

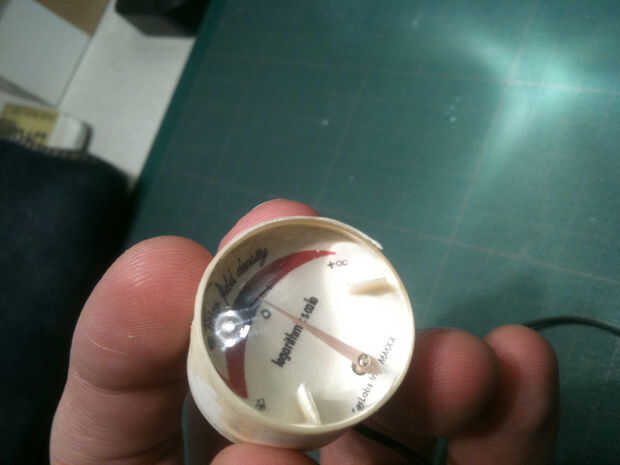

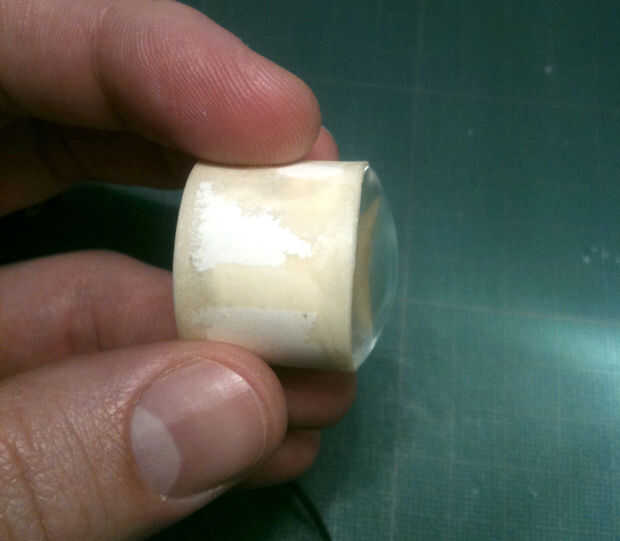

Diseñé este calibre para una cúpula de vidrio de 25mm (ebay rulez, compré un montón de diferentes tamaños para casi nada). Fotos 4 a 6 muestran el dial con su cartón externo de la manga de protección. Siguiente paso es soldar un tubo de latón de diámetro adecuado y un anillo de retención para la lente frontal, añadir una parte posterior con conectores y llamarlo el día. Que esperará unos días ya que no tengo las herramientas para quema de latón aquí (vacaciones muy pronto, tengo todas esas cosas en casa de mis padres).
Oh, por cierto, el diseño de indicadores para el vidrio de la cara con forma de cúpula, tener en cuenta que estos actúan como lentes que aumentan el contenido y recuerden que la parte exterior de las vísceras no será visible: tuve que reducir mi disco diseño dos milímetros del diámetro exterior para todo se vean bellas.
Al final de este artículo preliminar puede encontrar un video de la esfera siendo probado desde mi ordenador, utilizando un generador de funciones y sonido salida: onda de seno, 2 a 25 Hz, se ocupó vanamente con la amplitud un poco demasiado. Este cuadrante puede tomar hasta 25-30Hz sin perder pista, que está más allá de lo va a utilizar para él (que oscilan en el rango de 2-5 Hz en su aplicación final).
Bien ahí lo tienen, un completamente trabajo steampunkish caseros dial indicador medidor de artilugio. Espero que les guste.
Saludos desde Paris, Francia.
Enlace en YouTube:
http://youtu.be/0s5lVJFOVnM
