Paso 8: Montaje de la electrónica

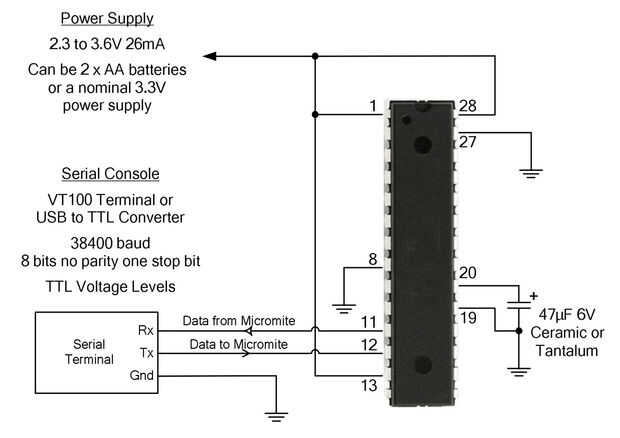

El manual proporciona un ejemplo esquemático de un circuito básico de GCMICROMITE. A esto se sumó las conexiones a la microservo en pin 4. Las conexiones de tres servo son tierra, 6V y señal. Es la línea de señal la unidades de la CGMICROMITE en el pin 4.
Un 4.7kohm pull-up fue agregado al pin 2 de la CGMICROMITE. Es la línea de datos para el DS18B20. El DS18B20 también conector a tierra y 3.3V.

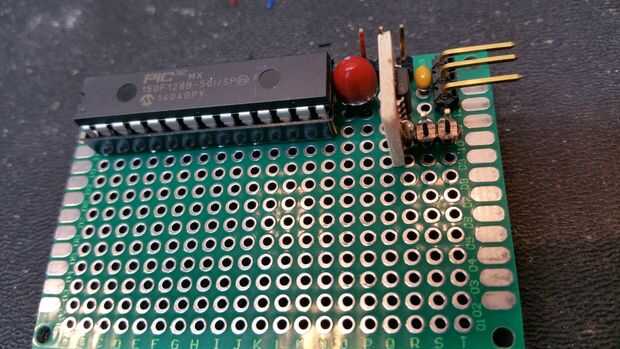

La versión del paquete TO92 del DS18B20 es el más fácil de soldar a una PCB, pero me ha pasado tener un paquete SMT DS18B20 en un pequeño pcb que usé.

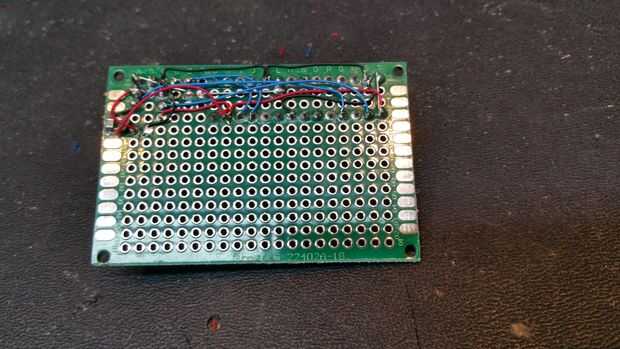

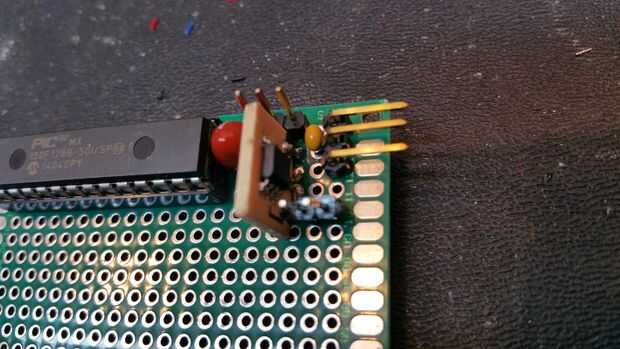

Hay un 3.3V regulador soldada a la parte posterior de la PCB para proporcionar un 3.3V regulado de la tensión de la fuente de 6V.
