Calibrador sencillo 4-20mA (5 / 5 paso)

Paso 5: acabados

  • Utilice Bergstrips para la conexión de la parte superior del gabinete para una parte más inferior. Separar fácilmente para acceso.
  • Deje un agujero de suficiente tamaño para acceder a potenciómetro.

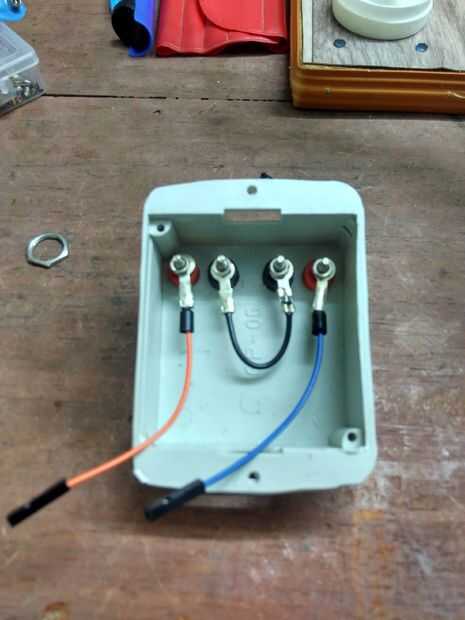

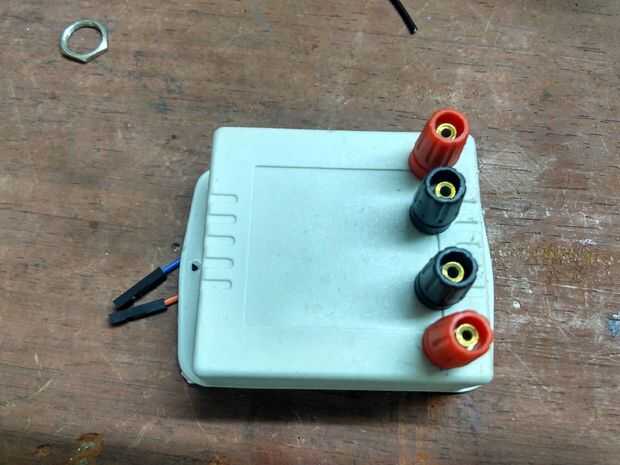

  • 1 par de Banana jacks de salida y el otro par es para la conexión al multímetro. Para probar conectar dos conectores rojo como se muestra en el video.
  • Entrada puede variar de 5V a 24V por Miniusb. Batería de 6F22 9V puede utilizarse también para la portabilidad.
  • LM317 está funcionando como un regulador de corriente.
  • Verde aquí es una potencia en led y azul led sólo iluminar el recinto desde dentro ya que no tengo ningún blanco llevó de ahí.

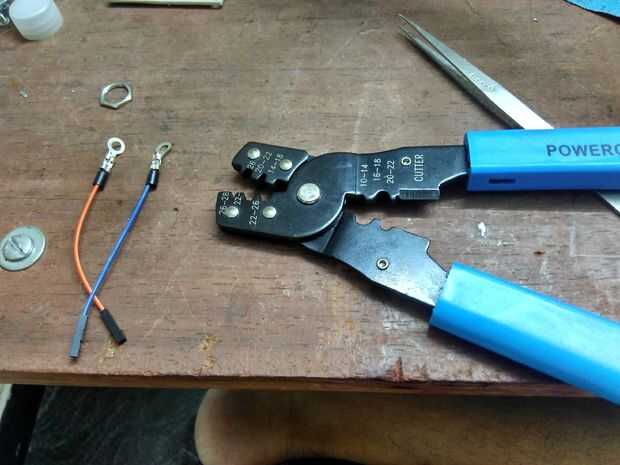

  • Prensar los conectores de DuPont y anillo para conexión firme en los jacks banana.

-Kumaran

kua201
