Paso 7: recinto

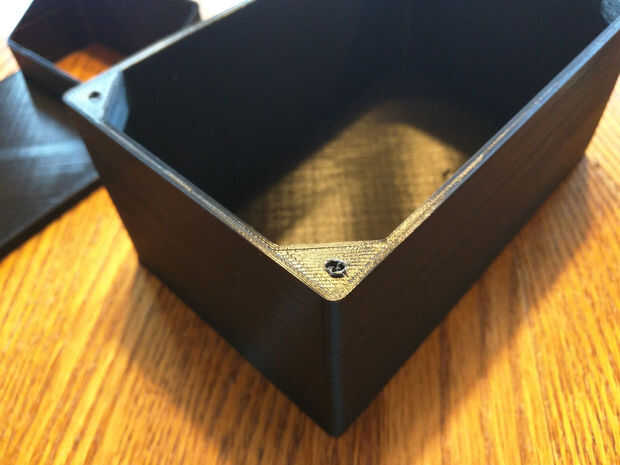

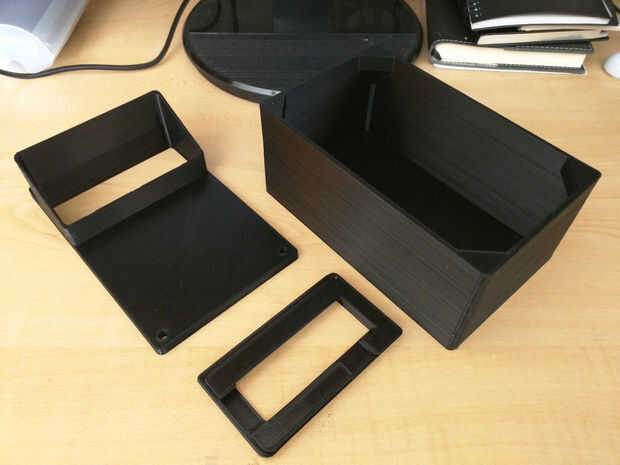

La voluminosa caja que construí para el MK. 1 estaba todo bien y muy bien para un primer intento pero esto es el Mk.2. Debería ser mejor en todos los sentidos. Desde mi CAD modelados habilidades sobrepasan lejos mi carpintería que decidí utilizar este vez alrededor de la fabricación aditiva. En este caso, fusionados con el modelado de la deposición (FDM), coloquialmente conocido como 3D impresión. Esto también proporcionó una oportunidad para pruebas un servicio relativamente nuevo para la fabricación aditiva de crowdsourcing, cubos 3D. Hablo más sobre este servicio y mi experiencia con él en el último cierre de paso pero baste decir, el tiempo costo y plomo era substancialmente más bajo que usando uno de los muchos servicios de empresa.

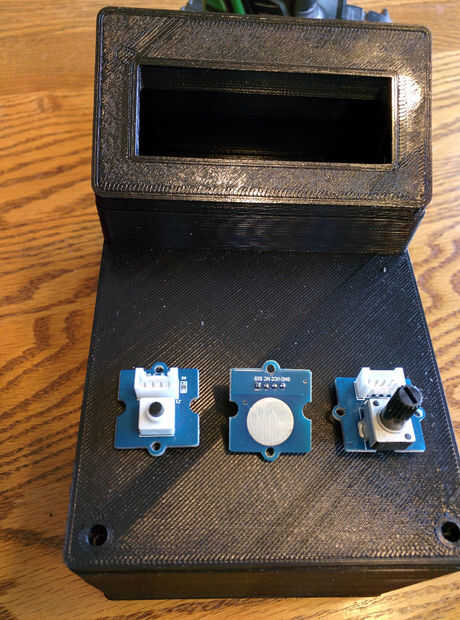

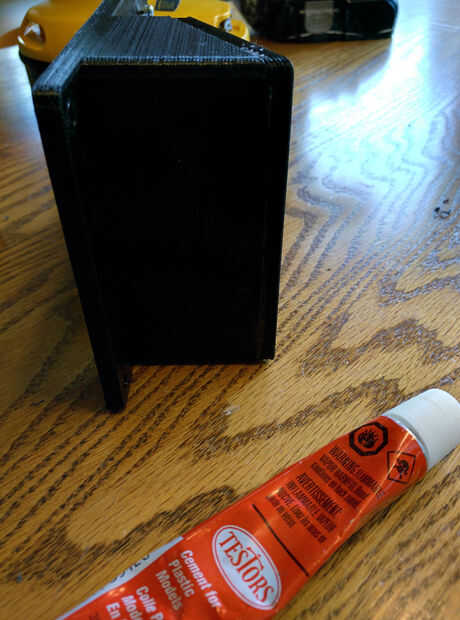

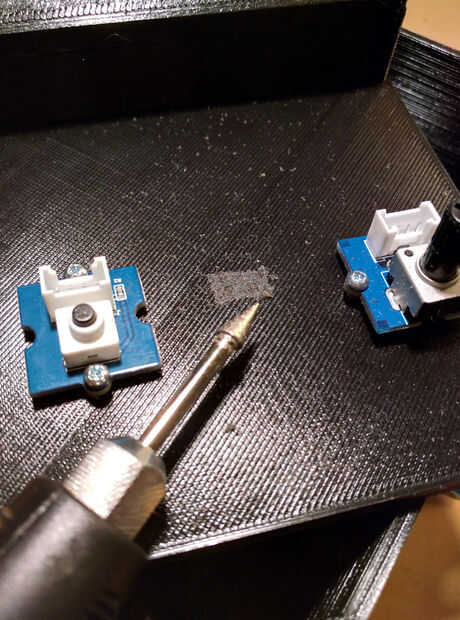

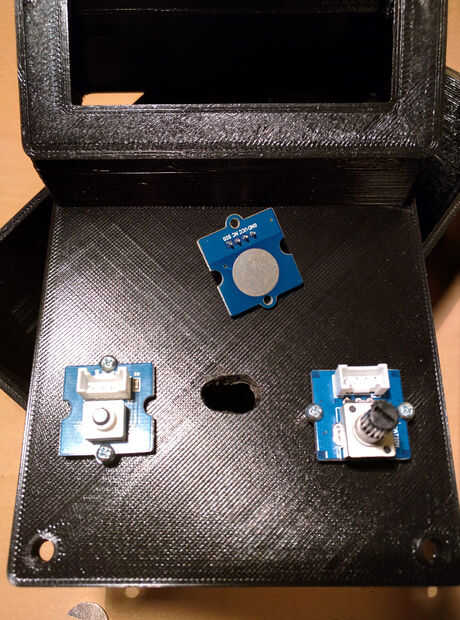

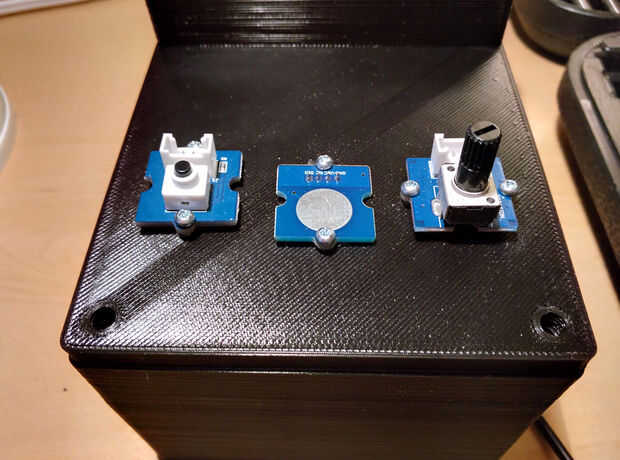

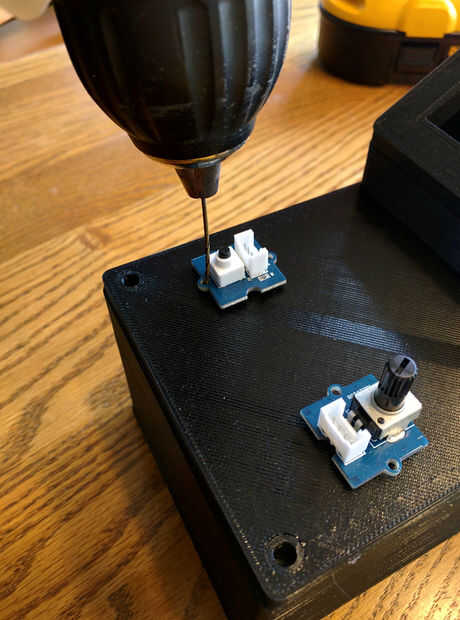

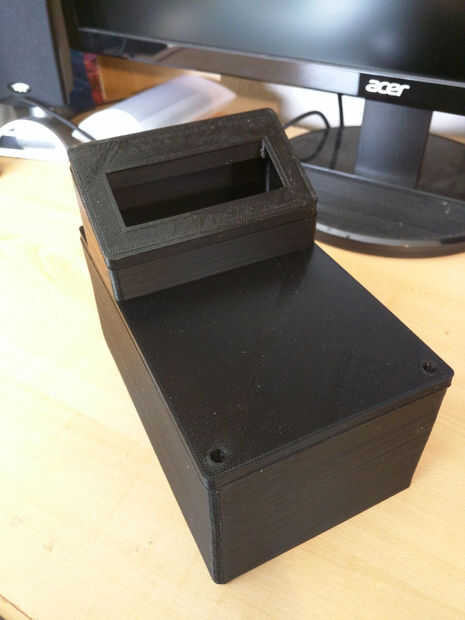

Usted notará que no hay ningún lugares para los botones y la perilla en los modelos. Esto es debido al diseño de los componentes de Grove (más sobre esto más adelante). Necesita perforar los agujeros de montaje (demasiado pequeño para los tornillos pueden cortar hilos) y un pase a través del orificio para los cables. En retrospectiva debo han modelado las salidas, por lo menos. La pantalla LCD se conecta a la pieza de la tapa pequeña que se pega en la tapa más grande. Debido a un error conceptual en el modelo (corregido que en los archivos adjuntos) mi LCD se sujeta con cinta aislante, que parece estar funcionando bien y puede ser una opción si la perforación en la tapa parece problemática a usted. Usted también tendrá que coincidir con perforar la tapa principal de la base (otra vez, insuficiente dimensionamiento el los orificios para los tornillos pueden aprovechar el agujero).

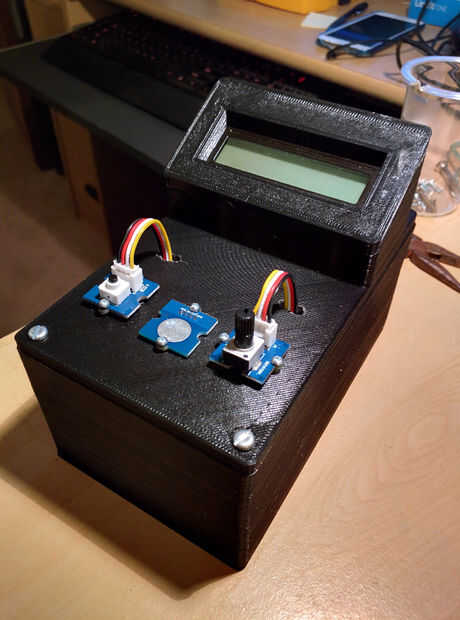

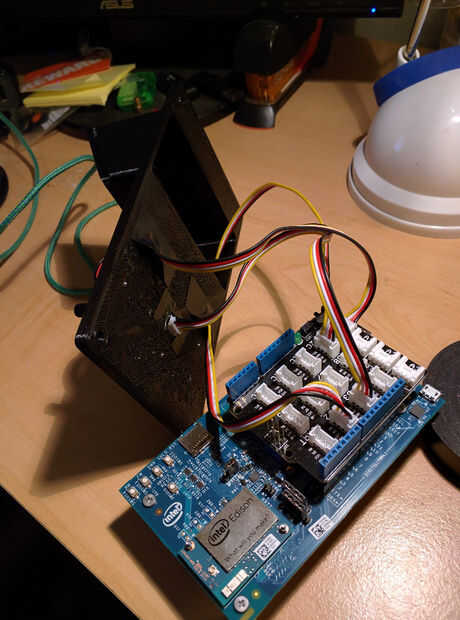

Con todo perforado y la tapa ensamblada, simplemente el paquete de Edison y la batería en la caja y coloque la tapa en la base. Si quieres asegurar al Edison sugeriría colocar los separadores incluidos y luego los pegado a la caja. En ese momento puede eliminar a la Edison si es necesario, simplemente extrayendo la placa de los separadores. Si no vas a usar un paquete de baterías no olvides hacer un agujero para un lugar así.

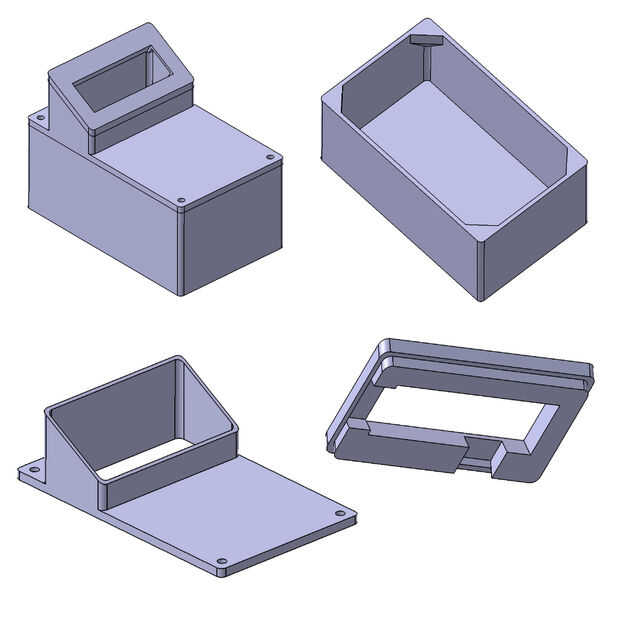

He incluido los archivos .stl, que aceptan la mayoría de las impresoras 3D y STP archivos en caso de cualquier persona que quiera hacer modificaciones antes de imprimir (si tiene CATIA y desea. Ficheros CATPart disparan un mensaje). Las unidades de la stl son mm y en la stp son pulgadas, sólo para que sea confuso.
