Paso 4: MQ sensores cableado
El cableado recomendado: es para conectar 'A' pines juntos y ambos pernos de la 'B' juntos.
Es más seguro, así como da resultados más confiables de la salida.

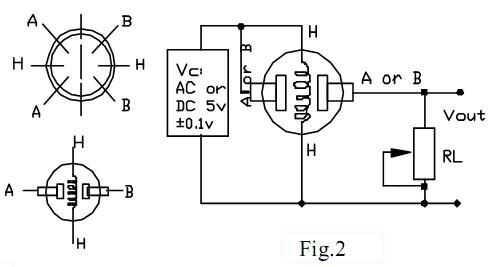

En el cuadro 2, el calentador es de + 5V y está conectado con ambos pernos de la 'A'. Esto es sólo posible si el calentador tiene un fijo + voltaje de 5V. La resistencia variable en la foto es la resistencia de carga y puede ser utilizado para determinar un buen valor. Una resistencia fija para la resistencia de carga se utiliza en la mayoría de los casos.

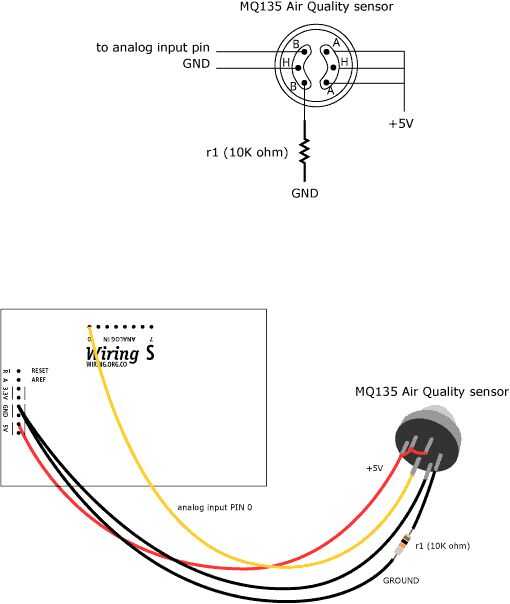

La Vout está conectado a una entrada analógica de la Arduino.
Conectar los pines de entrada analógicos en A0, A1, A2, A3 pines de arduino.
