Calidad del aire precisa control (Portable) (5 / 11 paso)

Paso 5: LCD

Armé un Arduino con:

16 x 2 pantalla LCD HD44780
10 k trimpot para contraste de LCD

Resistencia de 100 Ohm para la retroiluminación de la LCD

Conexiones:

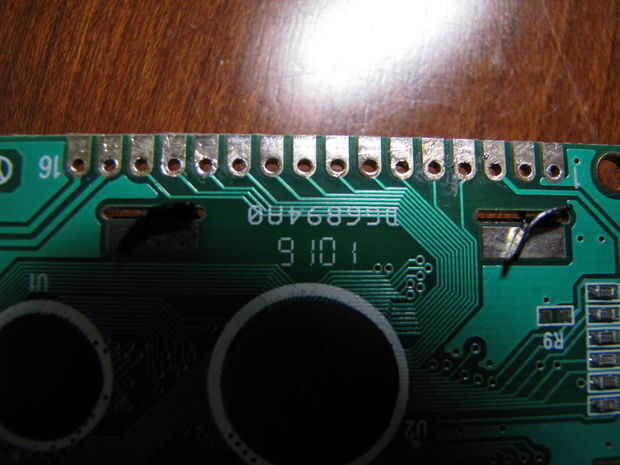

La pantalla LCD tiene 16 pines, se utilizan 12.
Pin 1 a tierra

Pin 2 a + 5V

Centro de 3 a 10K trimpot de PIN

Pin 4 (RS) al Pin Arduino Digital 3

Pin 5 (RW) y suelo

PIN 6 (E) al Pin Arduino Digital 4

PIN 7,8,9,10 - no utilizado

PIN 11 (D4) al Pin Arduino Digital 5

Pin 12 (D5) al Pin Arduino Digital 6

PIN 13 (D6) al Pin Arduino Digital 7

PIN 14 (D7) al Pin Arduino Digital 8

PIN 15 (luz +) a 5v

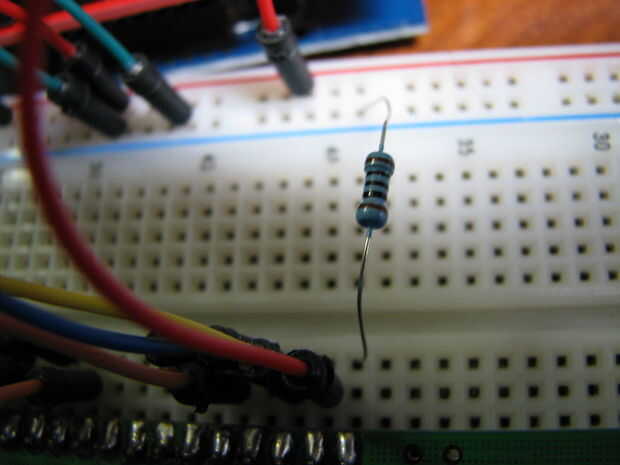

Un lado pin 16 (Back Light-) a la resistencia de tierra via100 Ohm) el ajuste del potenciometro de 10 K va a + 5v el otro lado a la tierra

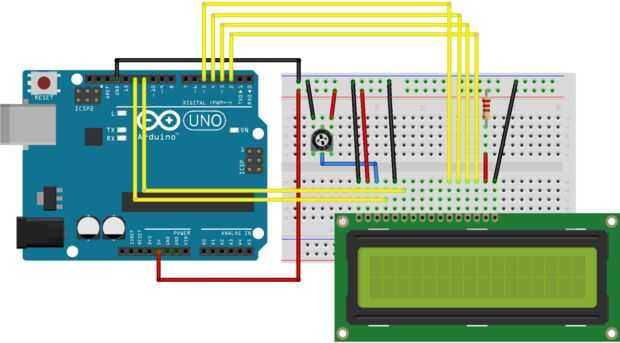

Ver el esquema y fotos.
