Calidad industrial-nivel de PCB a través de placas de orificio (4 / 5 paso)

Paso 4: Tratamiento térmico

Para realizar esta operación usted tendrá algún tipo de horno eléctrico. El seguimiento y control de la temperatura es necesario.

1. Coloque la Junta en el horno y comienza a calentar. Cuando la temperatura alcanza 125 grados (Celsius) mantenga este nivel durante al menos 10 minutos (12-15 minutos muy recomendadas).
2. volver a calentar hasta que llegue a 175 grados y mantener este nivel durante al menos 5 minutos (7-8 minutos muy recomendadas).
3. dejará de calentar y abrir el horno pero mantener Junta interior hasta su temperatura de cruce punto de 100 grados.

En este punto el tablero tiene la fina capa de cobre en la mayoría de las superficies (como agujeros) cubierta con una capa gruesa de los restantes productos de la pirólisis del activador. Todo lo que necesitamos hacer es suavemente retirar estos productos del tablero como el siguiente paso.

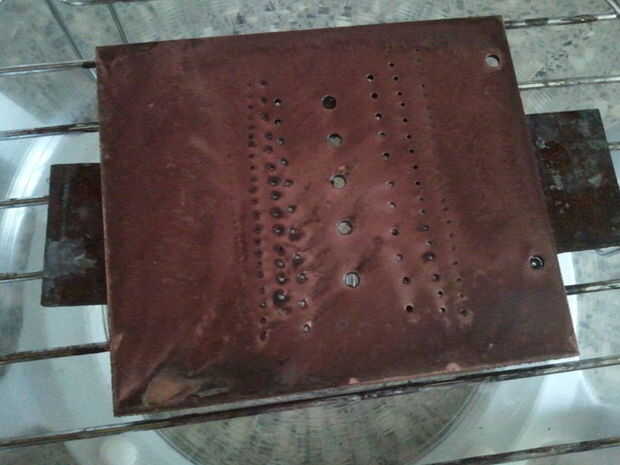

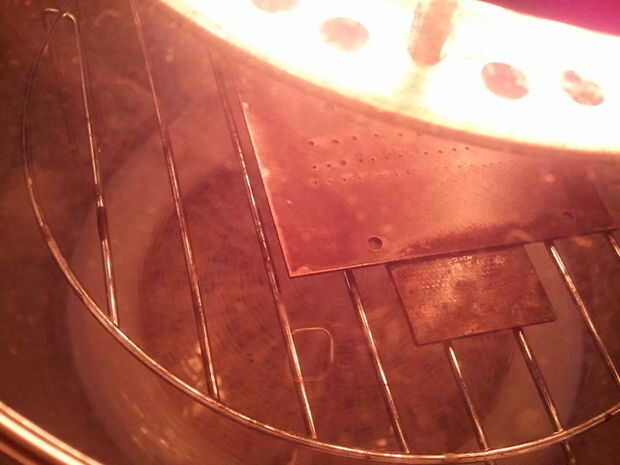

Las imágenes se muestra a continuación muestran la junta después de primera y segunda etapa de tratamiento térmico.
