Paso 5: Interfaz con el torno de Harbor Freight-

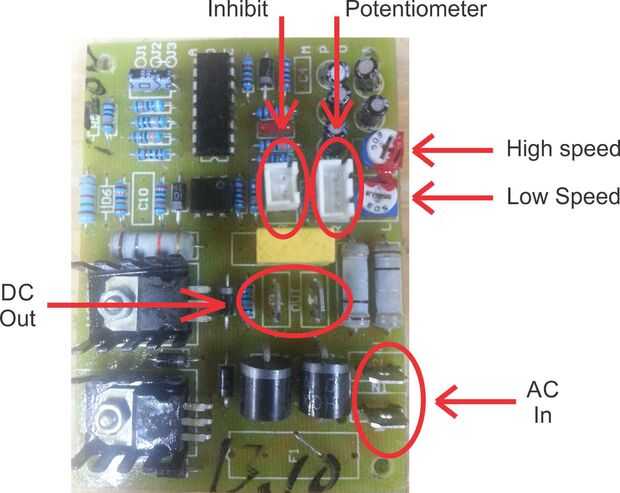

Esta es la tabla de control del motor para el torno de madera flete Puerto 8 x 12 y probablemente algunos otros...
Todo funciona-
C.C. hacia fuera - para el torno
AC en - CA de la pared (red)
Potenciómetro - (controles torno velocidad min-max)
El torno viene con una velocidad inicial de 750 RPM, así modifiqué. Ahora comienza a 0 RPM y va a 3400 RPM, aquí es cómo hacerlo...
Alta / baja ollas -hacen exactamente lo que usted podría pensar; controlar la velocidad mínima y máxima del torno. Ajustar el potenciómetro de velocidad baja para que el torno está apagado (no giratorio) cuando la perilla de velocidad en todo el camino fuera. Requiere de experimentación un poco, pero no difícil de hacer.
Inhibir - lo que estamos usando para parar el motor en el número de vueltas especificado. Controladores de motor de C.C. más comerciales tienen algunas variaciones sobre este tema... algunos proporcionan frenado y otros, como este, matan la tensión va hacia el motor. Otras variaciones de Tornos utilizan esta entrada para un tipo de circuito de seguridad o para asegurarse de que chip protectores estén en su lugar.
Originalmente en este torno, esta línea fue conectada a un interruptor de botón pulsador momentáneo "interruptor reset"; En este rediseño, ahora está conectado a la "normalmente abierto" salidas del módulo de contador - cuando esas salidas se cierran cuando se alcanza la cuenta preestablecida, el controlador del motor se apaga.
