Este instructable fue creado en cumplimiento de la exigencia de proyecto de la Makecourse de la Universidad de South Florida (www.makecourse.com).
Mi nombre es Ahmet Erkan Uman y en mi primer instructivo, lo guiará a través de este proyecto de circulador de agua impresionante.

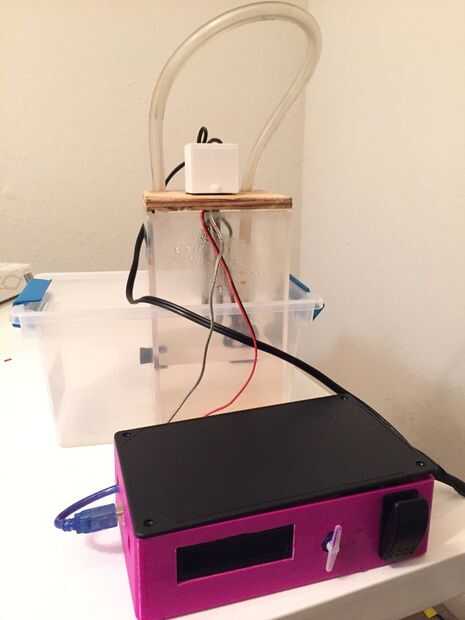

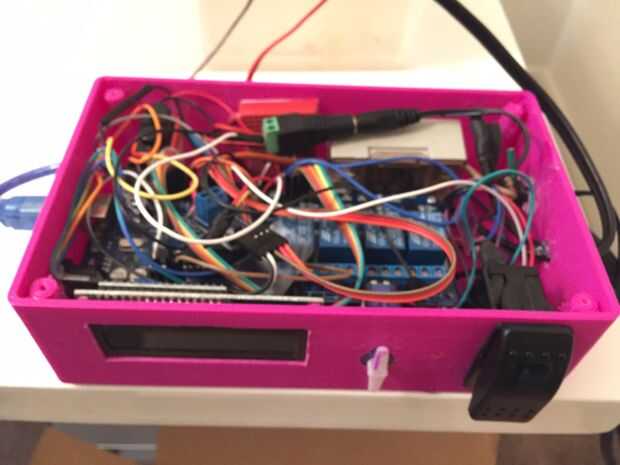

Calefacción y mantener ese calor a un nivel constante podrían utilizarse para diversos propósitos. Usted podría hacer su propio yogurtera (que necesita una temperatura constante alrededor de los 45 ° C durante 7-10 horas [1] ) o pueden calentar sus reactores (o cámaras) y mantenerlos en rangos de temperatura deseada. Un HWC lee la temperatura del agua dentro de su envase y de acuerdo a un punto deseado, puede activar o desactivar el elemento calefactor. Una bomba sumergible puede circular el agua a través de su tubo de PVC y puede ser conectado a cualquier cosa que le gustaría al calor. En mi diseño, un sensor de temperatura del termopar está leyendo la temperatura del agua o su lectura y un Arduino Uno, que luego se convierte en grados Celsius o Fahrenheit. Si la lectura es menor que un punto de ajuste deseado, el Arduino enviará una señal a uno de sus pines (que es el pin que conectado a un relé y finalmente el elemento de calefacción enviando 5V de electricidad) y esto permitirá que el elemento de calefacción para activarse. Una pantalla LCD I2C también mostrará la temperatura actual del agua dentro del contenedor y el estado del elemento calefactor (encendido o apagado). También hay un pin de 2V LED conectado a uno de los pines de Arduino para indicar que elemento calentador está encendido. También se incluye un servo motor para mostrar la temperatura del agua mecánicamente.
Heres lo que necesitarás:
Listas de piezas
1 sensor de temperatura del termopar Max 6675
1 Calefacción elemento (o bobina de calefacción)
1 12V DC adaptador para la bomba sumergible y accionar el relé de 4 canales
1 adaptador de conector para el adaptador de la C.C. 12V
1 relé de estado sólido para controlar el elemento de calefacción
1 batería de 9V para alimentar el Arduino Uno
1 16 3 terminales corriente alterna cable AWG, flexible (extremo abierto), 6 ft
1 enchufe de hombre DC a 9V batería botón conector Cable
1 recipiente para mantener el agua (me paso a buscar en mi laboratorio, puede que tenga que comprar en una tienda local o The home depot. Necesita también hacer la tapa para el recipiente de madera porque si utilizas una tapa de plástico, la resistencia lo derretirá. Usted también necesitará aplicar una pintura resistente al agua o spray en la parte inferior de la tapa porque cuando el agua está demasiado caliente, se evaporará y humedad que penetre en su tapa de madera y dañar poco a poco).
