Paso 1: Configuración de todos los componentes juntos y a tu Arduino Uno

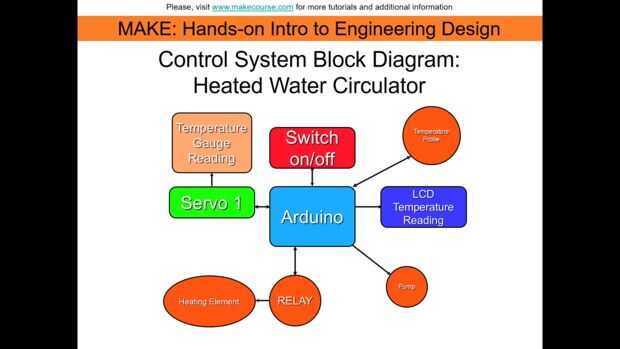

Conecte todos los cables del puente y sus componentes como se muestra en los cuadros y fritzing esquemático (archivo pdf es para ver mejor el esquema de Fritzing), (usted puede descargar el software Fritzing desde este enlace. Se explica en los cuadros tan cortos como sea posible pero se lo resumo aquí:
Relés pueden ser pensados como las válvulas. Vuelta encendido o apagado, cerrar un ciclo o abrir un circuito para que tengamos el poder ir a la dirección que queremos.
- Usaremos los pines 3, 4, 5, 6, 9, 10, 11, 12, 13, 2 pernos, 3.3V de tierra pin, pin de 5V, pines SCL y SLA en Arduino Uno.
- El pin 3 es el LED luz y estar indicando si el elemento calefactor está activado o desactivado. (El lado más largo de la luz es positivo y la más corta es negativo. El Arduino Uno proporciona 5V actual a sus pernos pero luz LED sólo puede trabajar normalmente con 2V así conectamos una resistencia para dejar caer los 5V a 2V. resistencia de 220 ohm funcionan en este caso por lo que conectamos una resistencia de 220 ohmios al lado más largo del LED).
- Pines 4, 5 y 6 son para el sensor de temperatura del Max6675.
- El PIN 9 es para el motor cinemático. (servo motor tiene 3 cables totales, 2 de ellos son VCC y GND, y el otro es para adquisición de datos)
- Pines 10, 11, 12, 13 son para la placa de relé de 4 canales. (placa de relé de 4 canales tiene 6 pines total, 4 de ellos son para la conexión del relé, y 2 de ellos son para VCC y GND. Vamos a usar sólo 1 de los relés, pensé que podría utilizar el relé de cosa usé un relé normalmente 1 canal uno, de 4 canales es suficiente para este proyecto)
- 3, 3V es el poder de sensor de temperatura Max6675. (Sensor de temperatura del Max6675 solo VCC y GND normalmente pero para ser capaces de producir los datos que pueden ser entendidos por Arduino, necesitamos un módulo, y ese módulo también está incluido en este proyecto. Módulo tiene 5 pines, 3 de ellos son para adquisición de datos. 2 de ellos para VCC y GND)

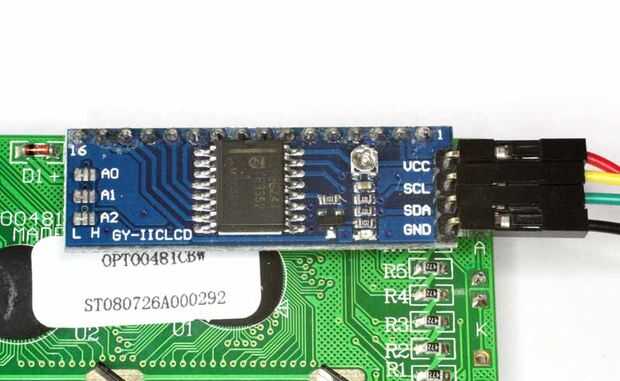

- Pines SCL y SLA para la pantalla LCD I2C y se conectará en consecuencia. (Una pantalla de LCD del bus I2C es básicamente una pantalla con conexión I2C. Normalmente cuenta con pantalla LCD 16 pernos y para conectar sólo la pantalla LCD con Arduino, conectaría al menos 10 de estos pines, lo que significa que requiere una gran cantidad de pines. En lugar de hacer que, utilizamos un convertidor de bus I2C y este convertidor está conectado a 16 pines del LCD y como salida, sólo tiene 4 pines para ser conectado al Arduino. Por lo tanto, en vez de utilizar 10 pernos, utilizamos solamente 4 pines para conectar el LCD, y estamos ahorrando 6 pines para las conexiones)
