Paso 7: Montaje Final

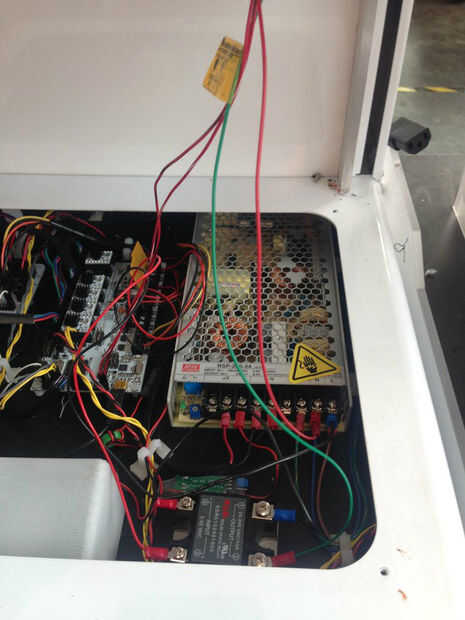

Encontrar un lugar claro para establecer su SSR dentro de la electrónica de Bahía, puede calentarse, así que procura mantenerlo lejos de cualquier plástico, asegúrese de que está sentado contra la base por lo que actuará como un disipador térmico.
Añadir a terminales de pala a la línea N en la cola de cochino de encendedor, este debe ir a N en la terminal de tornillo fuente de alimentación 110VAC. Si está usando un calentador con un circuito a tierra luego conectarlo al suelo protegido en la PSU.

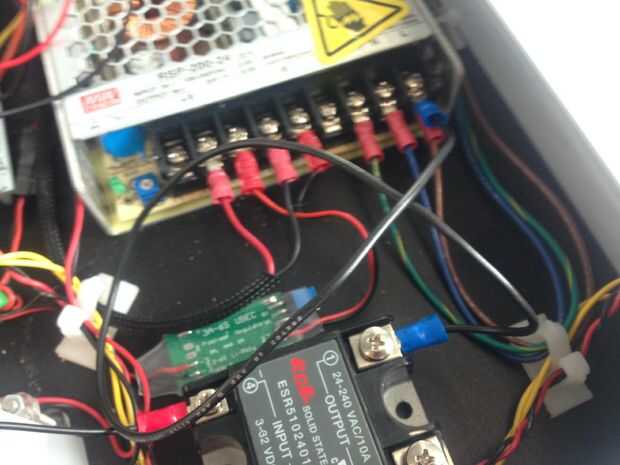

Ahora conectar un cable terminal de espada a L (en vivo) en el adaptador de red y el otro extremo al (#1) en el lado de la aspiradora de la SSR. Conecte el cable vivo del tomacorriente con una pala terminal al lado (#2) de la RSS.

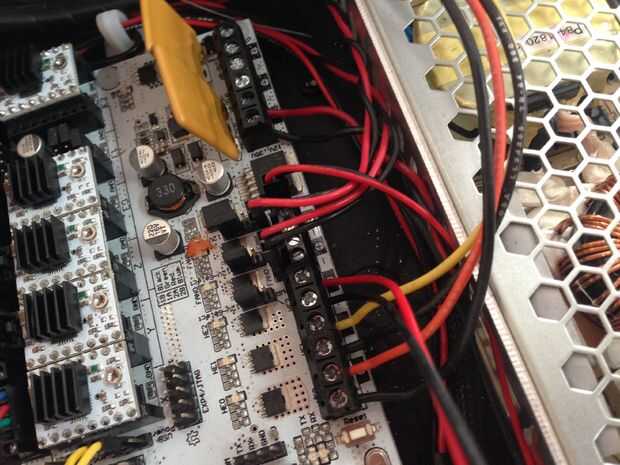

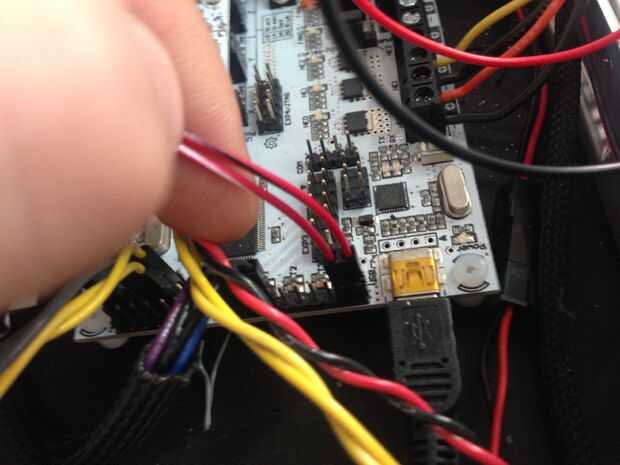

Finalmente Conecte la DC (#4) parte de la RSS a - H1 en la Rumba, conectar DC + (#3) a las + H1 en la Rumba.

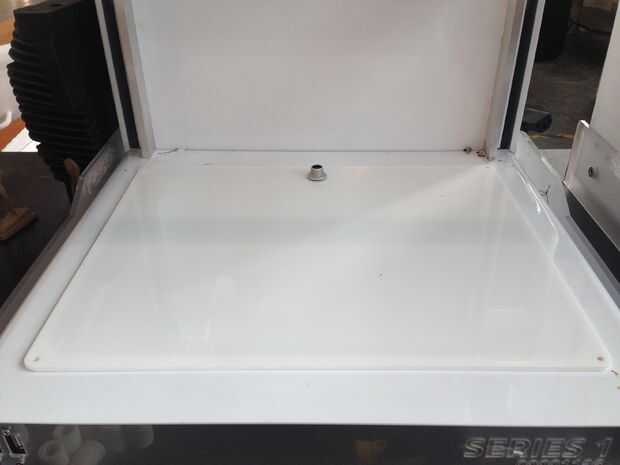

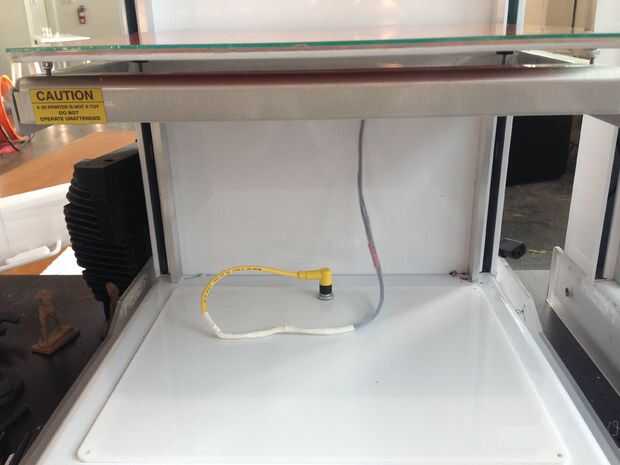

Verifique las conexiones y cierre la cubierta de la bahía hacia arriba. Conecte su cama calentada al receptáculo.

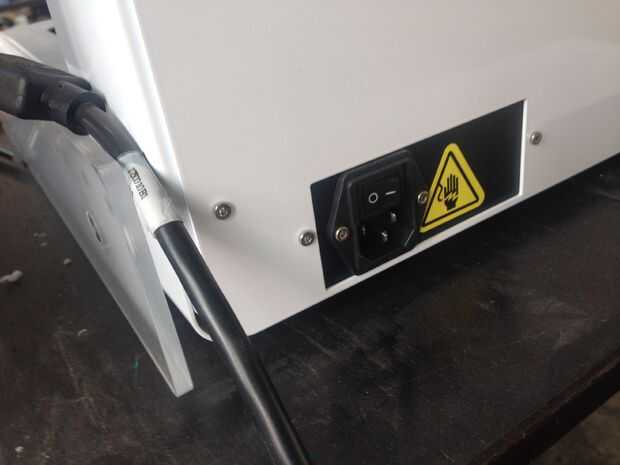

Enchufe su serie 1 nuevo y encenderlo. Compruebe para asegurarse de que todo está funcionando normalmente (movimiento, extrusión, etc.). El siguiente paso es la prueba.
