Caliente escena para termosónica cuña vinculación (2 / 7 paso)

Paso 2: Mecanizado del bloque

El bloque forma la superficie caliente y proporciona la masa térmica para el sistema de regeneración térmica. Decidí ir con un 3 x 2 x 1 pulgada cuadra porque su lo suficientemente grande como para la mayoría de mi trabajo y lo suficientemente pequeño como para caber fácilmente en el agente de Unión alambre superficie de trabajo.

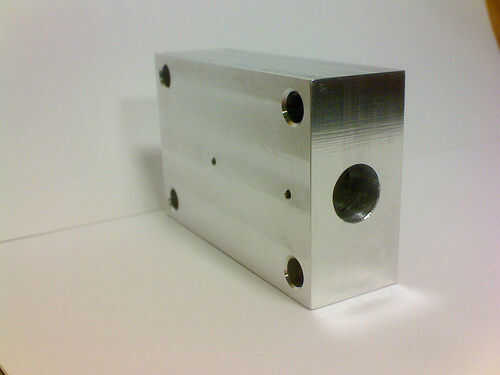

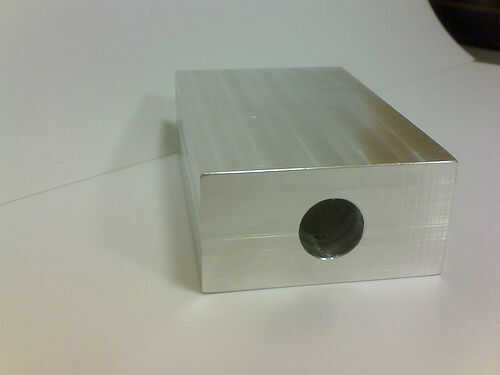

Había mecanizado de la Plaza de bloque en una fresadora y había aburrido un agujero de 1/2 pulgada en un extremo y 4 agujeros para soportes en las esquinas. Usé un escariador de 0,257 pulgadas para el acabado de los agujeros Separadores que mejora el acabado superficial interior.

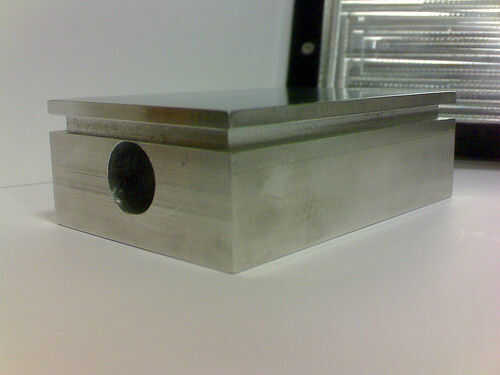

Otra característica que decidí incluir era un canal alrededor del perímetro del bloque para poder usar pequeñas abrazaderas en C presionado un objeto al escenario. Esto se logró otra vez en la fresadora con una fresa de 1/8 de pulgada.
