Paso 1: Cosas que se necesita

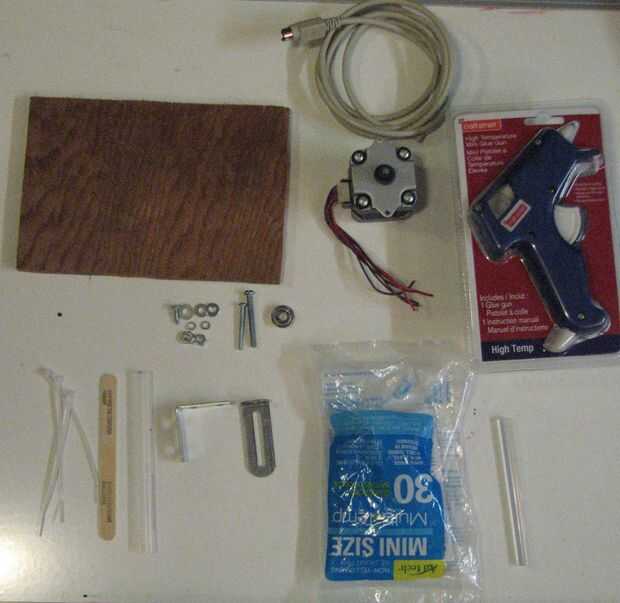

Materiales son de primera. Las herramientas que puede improvisar. Usted necesitará los siguientes elementos para la construcción de la extrusora HMA (derretir pegamento caliente):
* 3/8" madera contrachapada (~ 6,5" x 4.5")
* NEMA17 Motor de paso a paso (Unipolar - altura de conductor) con el engranaje (8mm - 16 dientes)
* Grande (46mm - 100 dientes) Nylon (o algún tipo de engranaje de plástico) con los dientes que encajan el Motor de paso a paso engranaje (yo tengo la mía de una impresora de inyección Lexmark)
* 4 rodamientos de metal - mina son 15mm exterior y 6 mm interior.
* 9 pernos 1.5" 10 - #8 o #6 pernos
* #8 / #6 arandelas (utilizado cerca de 20 en este diseño)
* #8 / #6 arandelas de bloqueo (yo usé 2)
* #8 / #6 tuercas (8 a 10 USA)
* #6 0.5" tornillos (yo usé 4)
* Metal L soporte de 1,5 "x 1,5" con 2 agujeros en cada lado
* Mini arma de pegamento caliente - Baja temperatura (HiTemp se muestra en la imagen - hacer no consigue esto) de Walmart ($2,97)
* Mini bolso de palos - Baja temperatura - pegamento caliente 30 de Walmart (~$3.00 o menos) *** puede conseguir los colores y diferentes tipos de tiendas de artesanía de Michael como Benjamin Franklin (en la costa este). Walmart tiene sólo 1 clase. Tenga cuidado... algunos son. 27" de diámetro... algunas son. 28" de diámetro. Tienes que conseguir 1 diámetro y pegarse con él de otra manera que usted tendrá que ajustar los rodamientos de sus nuevo.
* Palito
* Ranurada Metal soporte ~ 2" largo (ranura deben ser capaces de ajustar tornillos #6 o #8)
* Gran paja o tubo de algunos tipo ~ 4" de largo y ~3/8" dentro del diámetro... Asegúrese de que una barra de pegamento se deslizará libremente usando la gravedad.
* Wire - alrededor de 4 pies de largo con suficientes conductores para conectar el motor paso a paso para el controlador paso a paso. Mi cable de 6 conductores y calibre 28 (un ex PS2 teclado cable creo).
* Pequeñas abrazaderas de plástico
* Pieza de vidrio (yo tengo la mía desde escáner) para imprimir en
* Isoproply Alcohol para limpiar la superficie de impresión (vidrio)
* Equipo para hablar de electrónica de la impresora.
* Software (usar Pronterface = > https://github.com/kliment/Printrun )
Si usted no tiene la electrónica de la impresora 3D ya como yo lo hice no tendrá aquellos demasiado. Estoy utilizando un Arduino Uno con el firmware de la taza de té. He construido un controlador de motor paso a paso personalizado para mi extrusora. Utilizar un controlador de 3 ejes paso a paso motor de HobbyCNC.com (http://www.hobbycnc.com/). Es un juego muy bonito y funciona muy bien. En lugar de utilizar el puerto paralelo de la computadora el firmware de la taza de té y el control de Arduino el HobbyCNC controlador paso a paso a través de un escudo que hice básicamente cables unas pinzas a un 25 pin DSub pretender es un puerto de impresora. El controlador personalizado paso a paso que hice yo básicamente diseñado en mi propias fichas 2 ULN2803A apilada encima de uno al otro para dar 1 amperio por bobina. Regular la corriente con un bombillo automotriz (no seguro cuántos vatios). Luego he modificado el firmware de la taza de té para el control de lo 4to motor paso a paso para la extrusora directamente en lugar de utilizar un controlador con el paso y control de la dirección.
y por último será necesario a algún tipo de plataforma XYZ controlado por ordenador como una fresadora CNC o RepRap. Hice mi router de partes de Lowes y planes de Solsylva.com -> http://solsylva.com/cnc/13x13x5.shtml . Es su máquina de 13 x 13 y cuesta aproximadamente 100 dólares en piezas a construir (sin los motores y electrónica). Usted necesitará los motores y la electrónica también. Esto es probablemente donde se encuentra la mayoría de lo otros dinero en una impresora 3d además de la extrusora de costos. Hay algunas realmente grandes Instructables que cuentan cómo construir máquinas CNC de bajo costo que funcionan muy bien. Uno de los menos caros y más popular es el molino del CNC McWire ->
Herramientas
* Pegamento pistola de caliente - Hi Temp para pegar cosas a la madera.
* Destornilladores (cabeza plana y cabeza Phillips)
* Taladro (taladro de mano está muy bien)
* Paso broca (http://www.harborfreight.com/3-piece-titanium-nitride-coated-high-speed-steel-step-drills-91616.html)
* 1/8", 9/64" y broca de 1/4" y algunos otros... sólo un sistema de barandas y pasamanos - tengo un conjunto por Dewalt que son agradables.
* Dremel herramienta con aditamento de fresadora y 1/4" router bits
o
* Dremel herramienta con algún tipo de madera que comen poco
o
* Madera cincel
Se utiliza para el pegamento caliente "Extremo caliente" en la madera de la hendidura para que el palillo del pegamento es incluso con el engranaje y los cojinetes (que están justo encima de la superficie de la madera).
* Pinzas de nariz para ajustar tuercas y esas cosas.
* Exacto cuchillo
* Cortadores
* Cautín y soldadura
* Cinta de aislar o tubo del encogimiento
