Paso 2: Paso 1 - haciendo la extrusora

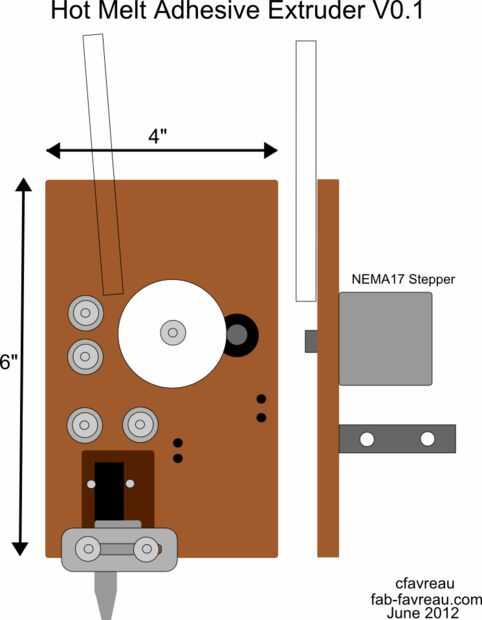

Es la primera cosa que usted probablemente querrá hacer el palillo del pegamento. Lo 4 "x 0,28" uno. Usted necesitará esto bastante para cada paso cuando añadir cosas para asegurarse de que sigue siendo un apretado. El dibujo de la extrusora fue hecho en Inkscape (otro gran código abierto software paquete - una vez que pasan la curva de aprendizaje de GUI). Es más o menos a la escala y se puede utilizar una referencia de cómo construí mi extrusora. Tuyo siempre será diferente de alguna manera.
Otro Consejo es si esta es su primera vez haciendo algo como esto, conseguir un pedazo de cartón 4 "x 6" y el prototipo en que. Simplemente deje el paso a paso. De esta manera usted puede conseguir la sensación de cómo todo se presenta antes de hacking por su madera.
Antes de empezar que tienes que conectar tu motor y asegurarse de que funciona. He basado en proyectos en un motor particular y entonces encontró hacia fuera no funcionó cuando terminé. También es útil para pruebas en varias etapas.
A
Empecé con el principal engranaje de 100 dientes. Hice el camino de palillo de pegamento a la izquierda de la extrusora y el motor se ajusta a la derecha. Usted puede sentir como tiene al centro el palillo del pegamento, pero al final no importa realmente como funciona. Monte por taladrar un agujero con una broca de 9/64" bits. Usted necesitará usar un destornillador para insertar el #8 1.5" tornillo por la parte posterior (motor mount) de la madera contrachapada. Si tu equipo tiene un orificio más grande o más pequeño que un tornillo del #8. Encontrar un tornillo, arandelas y tuerca para ajustarlo y no olvides encontrar un pedacito de taladro (no taladre un agujero que el perno encaje... esparce en desea apretado... como un tigre). Ahora poner 2 arandelas en el tornillo, entonces el engranaje, entonces 2 arandelas más seguidas por una tuerca. Apretar la tuerca para que quede ajustado pero todavía permite el movimiento libre del engranaje. Ahora añada la otra tuerca en la parte superior. Apriete firmemente contra la primera tuerca. Esto debe bloquear la primera tuerca en lugar. Revise de nuevo el movimiento de los engranajes.
B
Ahora es un buen momento para agregar el motor. Esto puede agregar más tarde pero voy a hacerlo ahora. La parte difícil es alineando para que los engranajes del acoplamiento correctamente y luego taladrar el agujero en el lugar correcto. Básicamente pone el paso a paso con el engranaje en el eje en el lugar que quería. Trazado alrededor de él con un lápiz o marcador. Luego perforar el agujero hacia fuera alrededor de 0,75" para dejar espacio para ajustes. Usé el paso taladro para perforar este agujero como el sólo otro pedacito de taladro tengo que es bastante grande es un poco paleta y tiende a romper la madera que sale del otro lado. El taladro de paso hace un buen agujero liso. A continuación coloque el motor en el lado del motor de la madera contrachapada con el equipo en el lugar correcto con los engranajes engranados juntos. Marca tus pasos (mi motor tenía un soporte de montaje adjuntarlo que facilitó este paso) agujeros de montaje y luego montar el motor con los pernos o tornillos. He usado #6 0.5" tornillos. Asegúrese de que sus tornillos o pernos no interfieran con el engranaje principal. Una vez que haya terminado de hacer que tu motor puede activar tu equipo principal sin problemas.
C
Ahora que el cambio principal está en su lugar llega el momento para fijar los rodamientos que presione la barra contra el engranaje principal. Los rodamientos son 0,6" aparte y en mi extrusora casi tocando (el dibujo creo que tiene un poco más). Coloque un palo de pegamento caliente verticalmente al lado del engranaje principal. A continuación coloque el cojinete tanto como sea posible al lado de la barra para que el palo se presiona firmemente contra el engranaje principal. Marque el centro del cojinete con un lápiz o marcador. Perfore un agujero donde las marcas son con la 9/64" broca para los tornillos de #8 1.5". Atornille los tornillos de #8 de todo el camino con un destornillador. Estos deben tener un ajuste apretado. A continuación coloque una arandela, cojinete, arandela y tuerca en el perno. Ahora tiempo para ajustar y apretar los rodamientos. Empuje cada cojinete contra el palo de pegamento caliente (todavía allí es correcto?) para que el palo de pegamento caliente empieza a doblar un poco en el engranaje principal. Apriete la tuerca que sostiene el cojinete abajo. Repita este paso para el 2 º rodamiento. Ahora tienes 2 rodamientos presionando un palo de pegamento contra el engranaje principal. La barra debe curva un poco en el engranaje principal. Ver la imagen de la extrusora construida para más detalles sobre esto. Los pernos son demasiado pequeños para los agujeros del cojinete a propósito. Esto permite algunos ajustes antes de apretar las tuercas.
D
A continuación llega el momento para conectar los componentes internos de la pistola de pegamento caliente. Primero retire el interior de la pistola de pegamento caliente. Debe haber 5 tornillos a quitar y luego la cáscara plástica debe desarmarse. Ver la imagen de la caliente pegamento interiores de arma (este uno es un poco diferentes en busca de uno en la extrusora que usé en las imágenes, sin embargo, es casi la misma en todas sus dimensiones). Se necesita sólo la parte que pone caliente que los palos de pegamento entran (el uno con el cable conectado). El resto de las partes no son necesarias. ¿Tal vez usted puede hacer un juguete? arma o algo para sus hijos con él.
Ahora viene la parte difícil. Vas a tener que tallar hacia fuera sobre el profundo espacio de 1/4" para sus internos de pistola de pegamento caliente en su madera. La zona marrón oscurezca en el dibujo. Utilicé una herramienta dremel con un router de 1/4" bits y un aditamento de fresadora para poder deslizarla alrededor y crear un espacio agradable. Sólo puede usar una herramienta dremel con una broca que come madera o un simple cincel y martillo. No necesita ser perfecto o muy plano... sólo 1/4" profundidad y lo suficientemente grande como para adaptarse a los componentes internos de la pistola de pegamento caliente en. Que tenga para que sea más de 1/4". La idea es mantener la barra casi plano contra la madera. Usted puede probar montar esto poniendo un palo de pegamento en tu interior de la pistola de pegamento y presiona en el agujero con los dedos. Si el palillo del pegamento parece incluso con el engranaje principal que son buenos. Si ni siquiera es (que por encima de él) entonces necesitas hacer tu canal un poco más. Tómate tu tiempo que tendrás que volver a empezar. madera contrachapada de 3/8" no es muy gruesa. Tuve que usar un palito para levantar la parte metálica de la pistola de pegamento un poco porque hay una silicona (o algún tipo de goma material resistente al calor) tubo en la entrada a la pieza de metal. Esto es un poco mayor en altura que la parte metálica. Así que para poner el plano que pongo un palito en la parte metálica. Es por debajo del soporte de la pistola de pegamento caliente en el dibujo si se mueve el soporte en Inkscape, verá el palo.
Luego fijar las interioridades de la pistola de pegamento caliente por 2 agujeros. Uno a cada lado del metal (ver parte inferior del dibujo) con una 1/8 broca. Atornille un tornillo de 1.5" #6. Luego poner las 2" de sujeción soporte sobre las interioridades de la pistola de pegamento caliente. Asegure con una arandela, arandela y tuerca. Asegúrese de que está apretado y no mueva las cosas de la pistola de pegamento. Habrá gran cantidad de fuerza aplicada por la barra cuando esta cosa está funcionando. Tenga cuidado cuando este soporte se caliente demasiado.
Ahora es un buen momento para perforar los agujeros para los lazos zip que pulsado los cables de CA para la pistola de pegamento caliente. Usé una broca grande suficiente para que los lazos zip lazo alrededor y sujete los cables a la Junta. Ver los agujeros negros por debajo en el dibujo. Asegure los cables con los lazos zip ahora. Esto es para que no rompa y tener que comprar otra pistola de pegamento caliente $3.
E
A continuación tenemos que añadir algunos elementos que evitan que el palo de pegamento caliente que está siendo forzado en la pistola de pegamento caliente de doblez y va loco pegajoso nos. Esto consiste en 2 rodamientos para enderezar el palo de pegamento caliente (justo debajo del engranaje principal) y 2 tornillos que sujetan la silicona tubo que está conectado a la parte metálica de la pistola de pegamento caliente. Este tubo tiene que ser recto lo contrario su presión y calidad de extrusión puede variar.
Hacer este puesto un pegamento stick 2/3 del camino a través de la sección de pizca de engranaje principal. El palillo del pegamento si desea doblar hacia el lado del motor de la Junta. Coloque uno teniendo a la derecha de la barra a enderezarse para arriba. Marque el agujero y perfore con una broca de 9/64" broca para el tornillo de 1.5" #8. Atornillar el tornillo en su lugar. Luego coloque una Arandela Cojinete Arandela, tuerca en el perno. Ajuste del rodamiento para hacer la barra recta para que apunte directamente en el tubo de silicona de pistola de pegamento caliente y luego apretar la tuerca. Asegúrese de que el rodamiento gira.
Luego coloque otro rodamiento de la izquierda de la barra. Esto impide que va a la izquierda y falta el tubo de silicona. Utilice el método en los pasos anteriores para fijar el rodamiento a la placa extrusora. Asegúrese de que gira demasiado.
Ahora el momento de colocar los tornillos en los lados del tubo de silicona. Simplemente 1/8 agujeros perforados en la derecha y la izquierda (aproximadamente 2/3" encima de la parte inferior del tubo). Entonces atornillado en 2 tornillos de #6 1.5". Esto mantiene el tubo en su lugar y no le permite mucho de lado a lado de la curva (que lo quiere a...).
F
Casi ahí!
Tomar la cosa de tubo de 3/8 "x 4" de largo paja (yo tengo la mía de algún sello de la puerta hogar kit... tenía tornillos... probablemente encontrará algo similar en la sección de plomería en su tienda favorita de hardware... Como Ace Hardware, tienen todo sobre todo una super duper gran selección de pernos y tuercas). Lo hará sólo como un palillo del pegamento se desliza sin esfuerzo a través de él usando solo a gravedad. Para montarlo he utilizado pegamento caliente! Prueba de colocarlo en el estirador en la posición mostrada en el dibujo. Deje caer una barra de pegamento en ella. Si se desliza sin atascarse en las mordazas del espera del engranaje principal y girar el engranaje principal agarra el pegamento pegar luego marque su posición y encolado con un grano abajo de la espalda y un par de manchas en los lados. Cuidado de no derretir con la punta de la pistola de pegamento.
Z

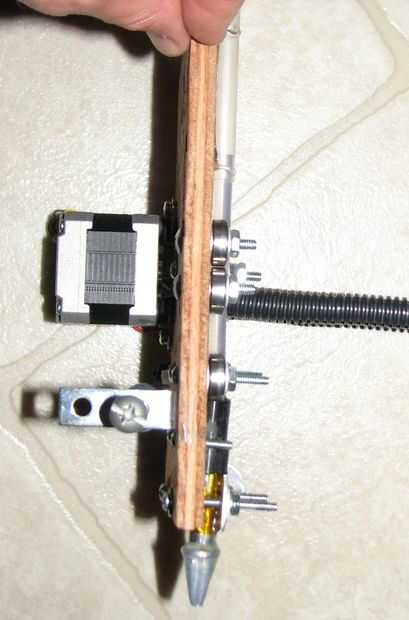

Por último vamos a colocar la L en forma de soporte a la madera. Este soporte permitirá conectar la placa extrusora en ángulo recto sobre el eje de Z de su máquina CNC. Usé un 1/4-20 perno y tuerca igual que mi router se utiliza para sujetar al eje Z. Estoy seguro de que esta parte va a ser algo personalizado así que jugar con él y hacer lo mejor para su configuración. Mira las fotos en este instrutable y en el dibujo para obtener algunas ideas sobre cómo lo hice.
Felicitaciones, ahora tienes un chisme que se ve aseado!
A continuación pasamos a las pruebas de la extrusora.
