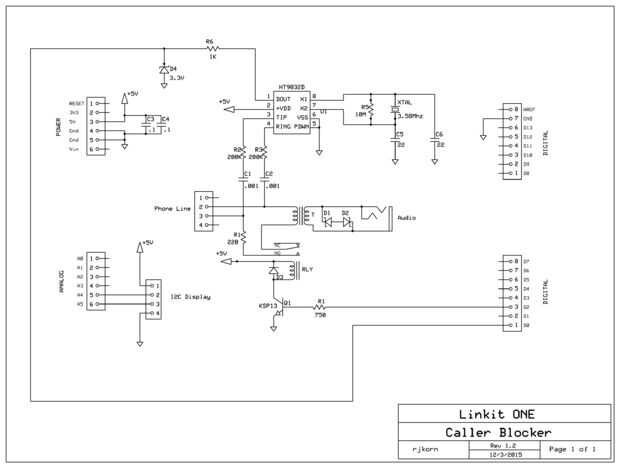

Paso 3: Diagrama esquemático y código
Hay un montón de piezas aquí pero es realmente un conjunto muy simple de bloques del circuito. Un transistor conduciendo un relé de un pin de I/O digital, un chip de módem analógico y componentes de apoyo, una rúbrica para un display I2C, además generalmente condensadores de desacople y diodos de protección.

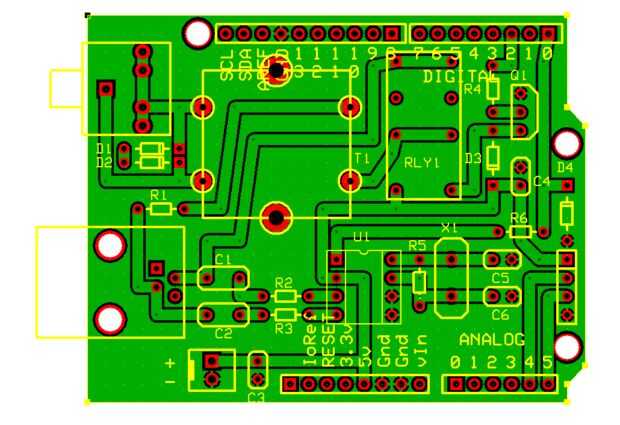

Planeado una placa de circuito para el escudo pero no he tenido tiempo para verificar el diseño todavía. He añadido a un conector de alimentación para un proyecto de futuro con este escudo. Puedo hacer unos cuantos para mis amigos...
