Calle mapa madera embutido (1 / 3 paso)

Paso 1: diseño

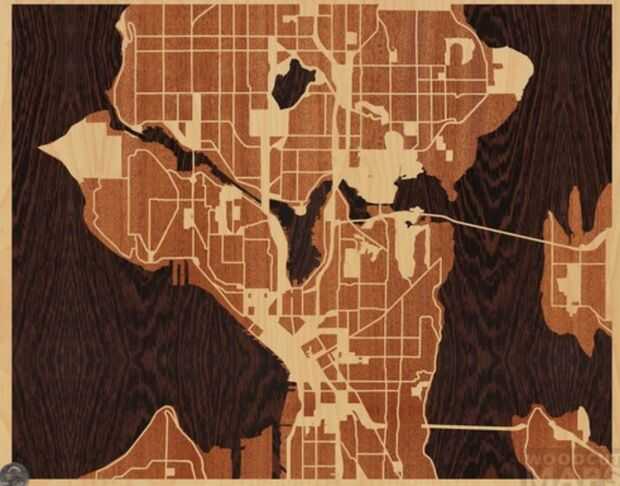

Lamentablemente no es posible exportar archivos vectoriales directamente en mapas de google, y no pude encontrar una buena alternativa en cualquier otro en línea (de seattle específicamente).  Así que fui a woodcutmaps.com y utiliza su generador en línea para crear mi propio mapa.  Tomé una captura de pantalla del mapa final e importados en photoshop.
Una palabra de advertencia aquí, pasé waaay demasiado muchas horas este mapa justo en photoshop.  Es sobre todo mi propia culpa por ser un perfeccionista, solo ten en cuenta que tarda mucho trucaje para obtener los resultados que hice (se puede descargar mi archivo eps más abajo).

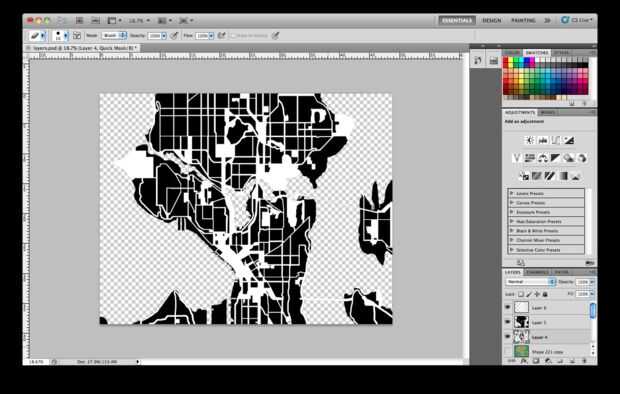

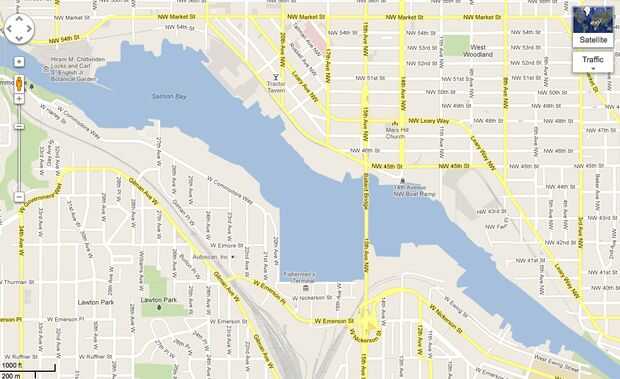

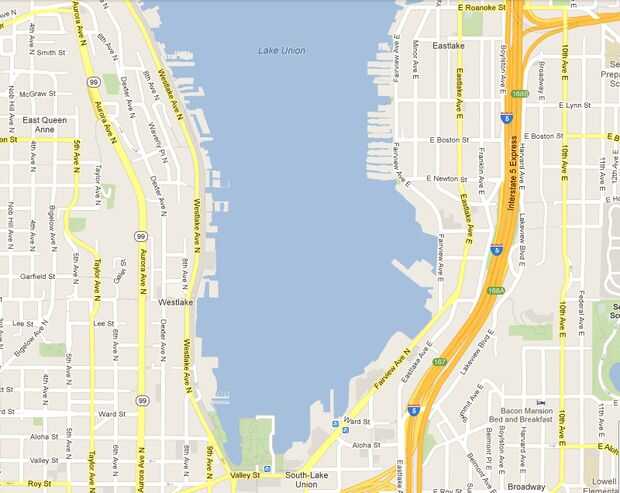

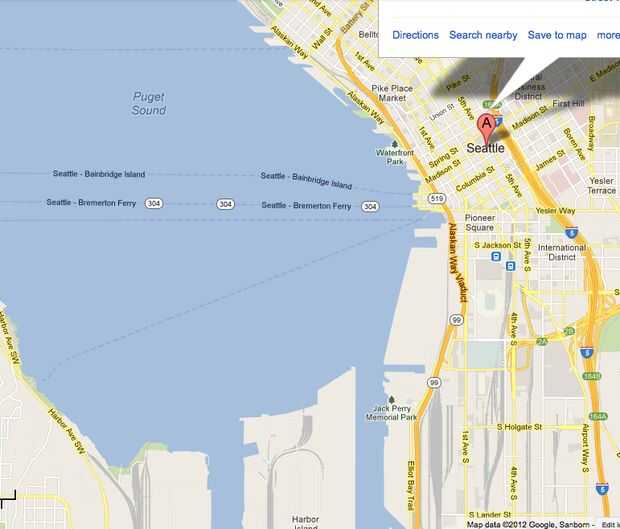

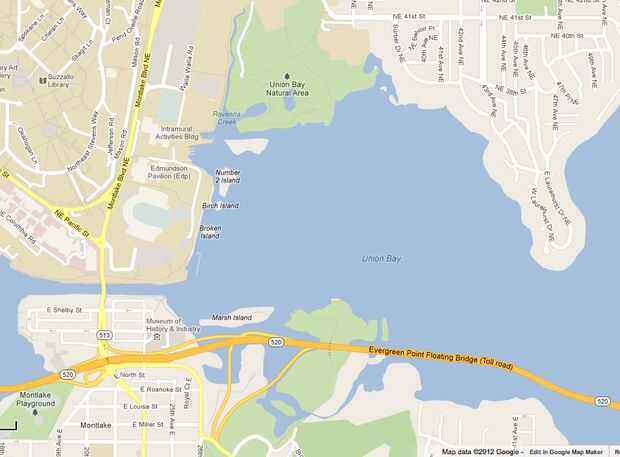

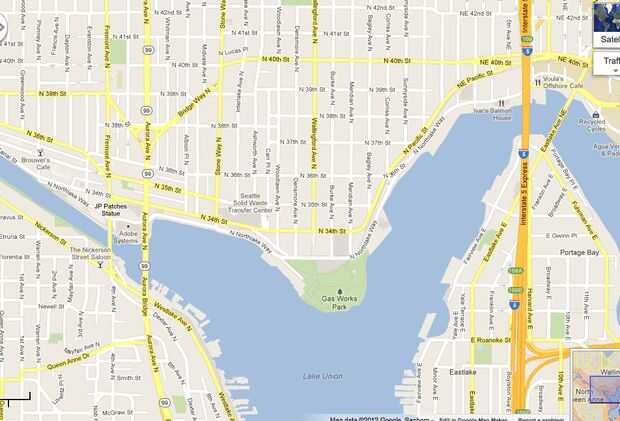

Básicamente mi proceso era compilar la captura de pantalla de woodcutmaps con algunas capturas de pantalla de google maps (para el detalle adicional), y utilizar la herramienta varita mágica para extraer las imágenes de tres capas de agua, calle y la tierra. Utilicé la opción "perfeccionar borde" de la varita mágica para asegurarse de que estaba generando bordes lisos, alto contraste.  También acabó con las herramientas línea y rectángulo para dibujar a mano en una cantidad justa de las calles.

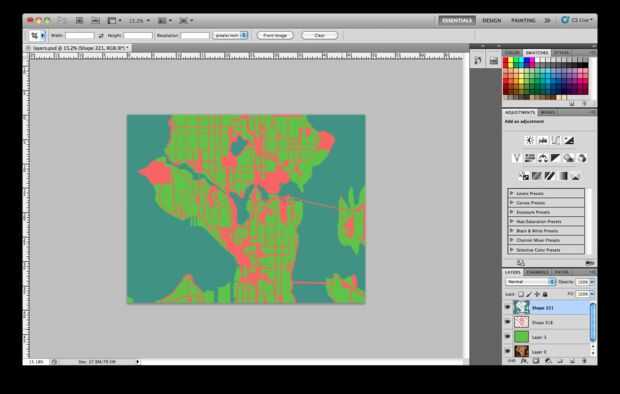

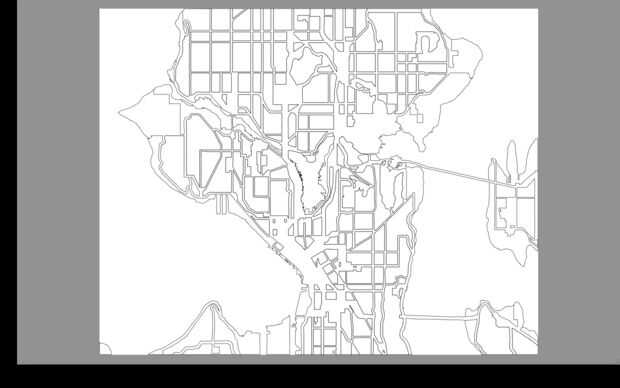

Finalmente terminé con tres capas de color (Fig. 7).  He exportado cada capa como un png e importados en illustrator.  Solía la función live trace de illustrator contornos de las formas de generar y exportar como eps (adjunta a continuación).
